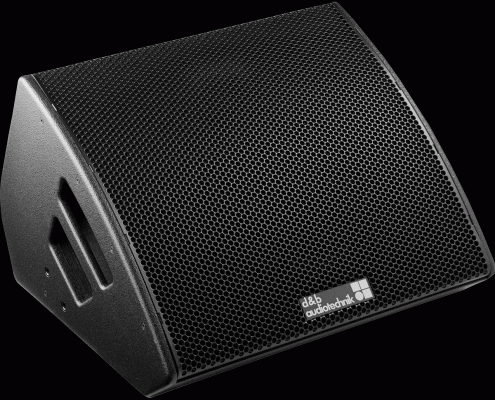

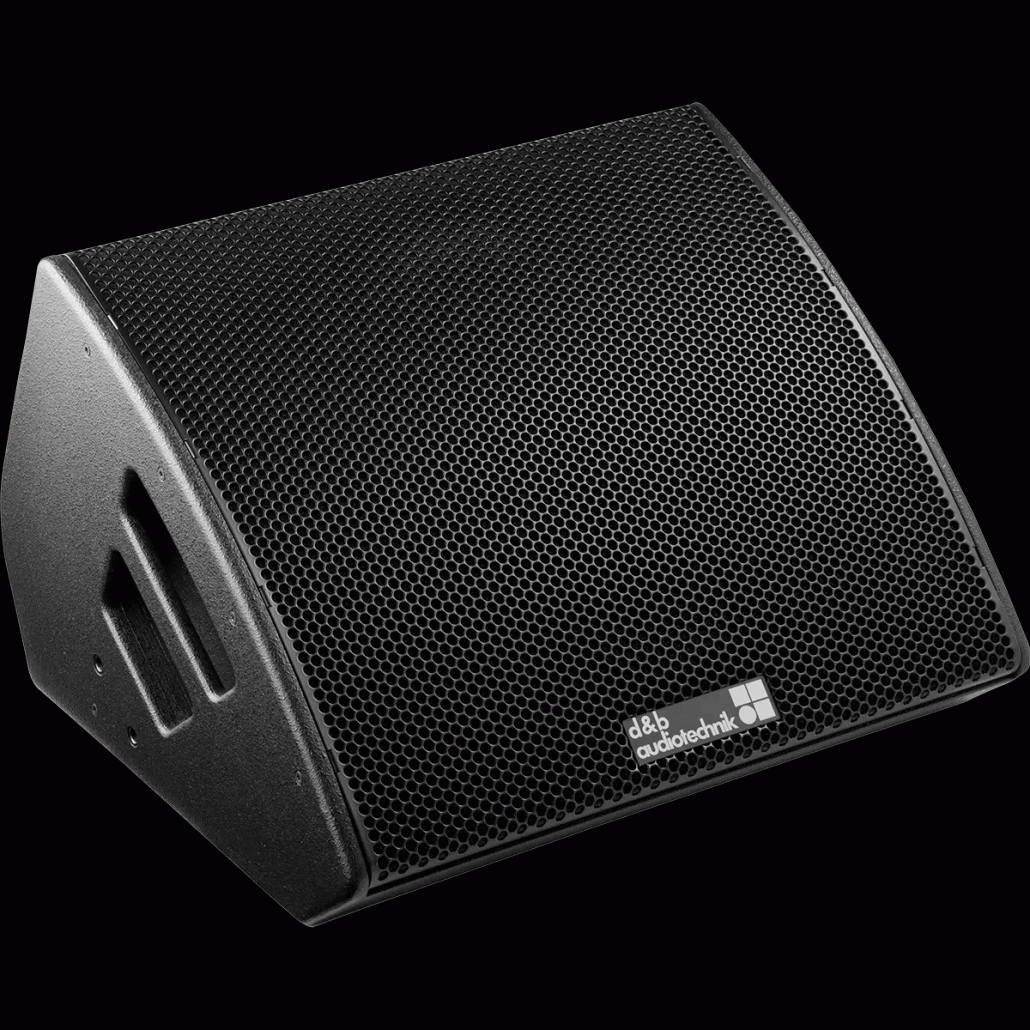

El M4 es un monitor de escenario de alto rendimiento de 2 vías con un diseño de motor coaxial integrado de altas frecuencias (HF) con carga de trompeta de salida de 1,3” y un motor de bajas frecuencias (LF) de 15″ con imanes de neodimio.
La dispersión de directividad constante de 50° x 70° (h x v) que proporciona esta exclusiva trompeta, ofrece un área de cobertura definida con exactitud en el escenario. El M4 también puede funcionar en modo activo de 2 vías. Cuando la caja se utiliza en posición vertical, el M4 sirve de potente altavoz PA con una dispersión de 70° x 50°, adecuada para toda una variedad de aplicaciones.
Para aplicaciones de instalación dedicadas, las características de dispersión del conjunto de motor del M4 se pueden girar en incrementos de 45°.
La caja del M4 está hecha de contrachapado, que incorpora las asas, tiene un acabado de pintura resistente a impactos, inserciones roscadas M10 y un punto de anclaje para aceptar trípodes de altavoz. La parte frontal de la caja del altavoz está protegida por una rejilla metálica rígida cubierta con una espuma acústicamente transparente. Dos patines ranurados en el panel inferior protegen la caja de arañazos e impiden que se mueva.
DATOS DEL SISTEMA | |
---|---|
Respuesta de frecuencia (-5 dB, estándar) | 55 Hz – 17 kHz1 |
Presión acústica máx. (1 m, campo libre)2: | |
con 10D | 134 dB3 / 135 dB4 |
con D20/30D | 138 dB3/ 140 dB5 |
con D40/D80/40D | 138 dB3 / 140 dB5 |
Cajas por canal del amplificador (modo pasivo) | 2 |
Cajas por D20/D80 (modo activo) | 4 |
DATOS DEL ALTAVOZ | |
---|---|
Configuración | Monitor de escenario de 2 vías. |
Impedancia nominal | 8 Ω |
Capacidad de manejo de potencia LOW (RMS/pico 10 ms) | 400/1600 W |
Ángulo de dispersión nominal (h x v) | 50° x 70° girable |
Componentes | Motor de 15″ con imán de neodimio. Motor de compresión con salida de 1,3″ coaxial con bobina de 3″ y trompeta CD. Red de crossovers pasivos |
Conexiones | 2 x NLT4 H/M Opcional 2 x NL4 |
DIMENSIONES/PESO | |
---|---|
Dimensiones (Al x An x Pr) | 363 x 580 x 505 mm6 14,3 x 22,8 x 19,9″ 2 |
Peso | 20 kg 44 lb |
1 con conexión al suelo
2 Pico máx. de SPL, señal de prueba: ruido rosa con factor de cresta 4
3 modo pasivo
4 modo activo (solo 10D)
5 modo activo
6 dimensiones totales (superficie ocupada proyectada)

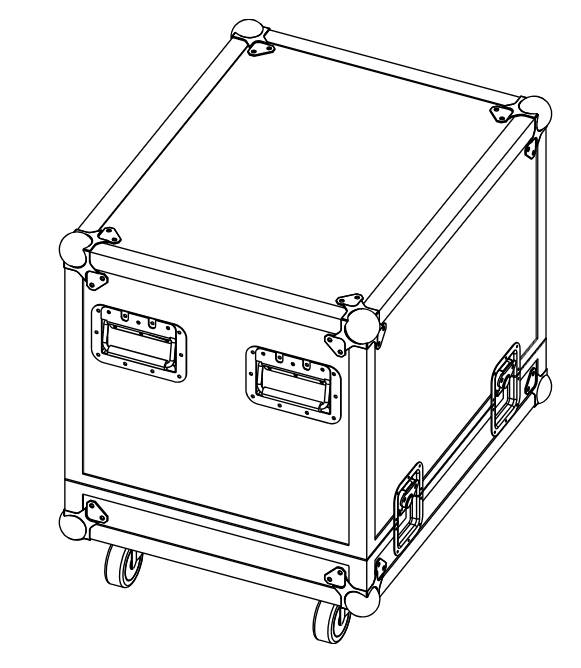

E7467 Caja de transporte 2 x MAX2/M4

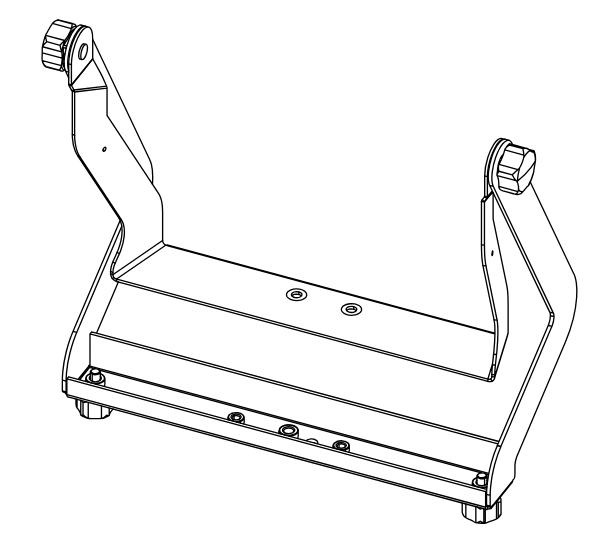

Z5056 Soporte para colgar M4
Z5044 Accesorio de unión MAX (suministrado en pares)
Z5009 Soporte de altavoz con manivela
Z5012 Abrazadera de tubo
Z5013 Manivela del trípode de altavoz M20
Z5024 Adaptador de trípode de altavoz
Z5010 Espiga (spigot) TV con placa de fijación

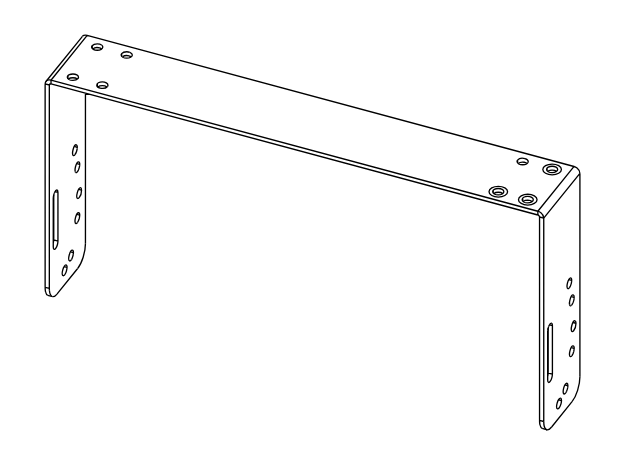

Z5043 Soporte horizontal MAX
