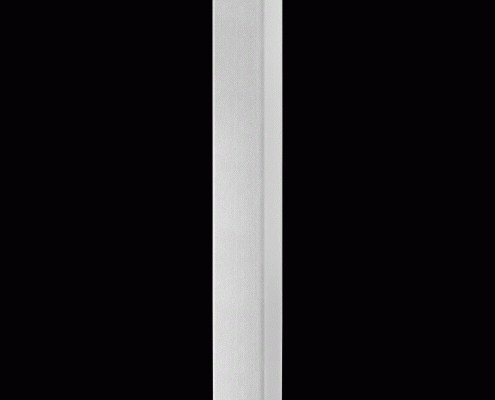

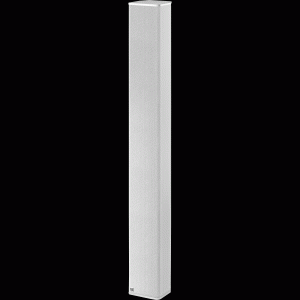

Altavoz de columna 24C
Altavoz de columna cardioide específico para instalaciones.
- Componentes 6 x 4″/6 x 1,1″
- Dispersión 90° x 20°
- SPL máx. 126 dB
- Peso 9 kg / 19,8 lb
Número de artículo Z1700
El altavoz de columna 24C pasivo de 2 vías incluye seis motores de neodimio de 4» y un arreglo de altas frecuencias (HF) que incluye seis altavoces de agudos convexos de 1,1» que proporcionan una dispersión horizontal nominal de 90°.
El arreglo de altas frecuencias (HF) tiene una dispersión vertical nominal de 20°, que se puede ajustar constantemente entre 0° y -14° para dirigirlo hacia las áreas de escucha del público. El haz producido por los motores de graves/medios se inclina hacia abajo en 5°, para ofrecer una directividad significativa hasta 370 Hz.
Los motores de 4″ están situados en una configuración cardioide exclusiva que emite a través de elementos de guía de ondas en su parte frontal y de puertos canceladores en la parte trasera de la caja. Este diseño proporciona un patrón de directividad constante de 90° en el plano horizontal con una atenuación de banda ancha en la parte trasera de aproximadamente 18 dB. Un patrón de dispersión cardioide produce mínima energía detrás del altavoz, reduce las reflexiones y el resultado es una distribución balanceada del nivel de presión en toda la zona de escucha y, al mismo tiempo, un incremento de la ganancia antes del feedback cuando se trabaja con micrófonos abiertos.

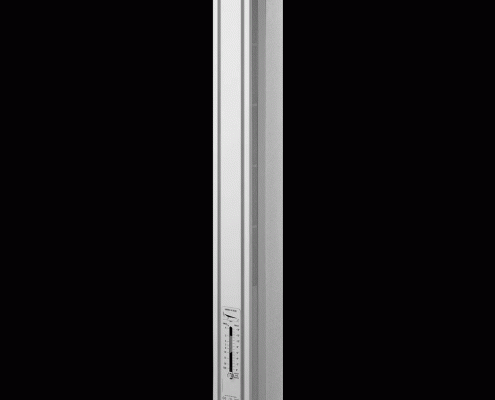

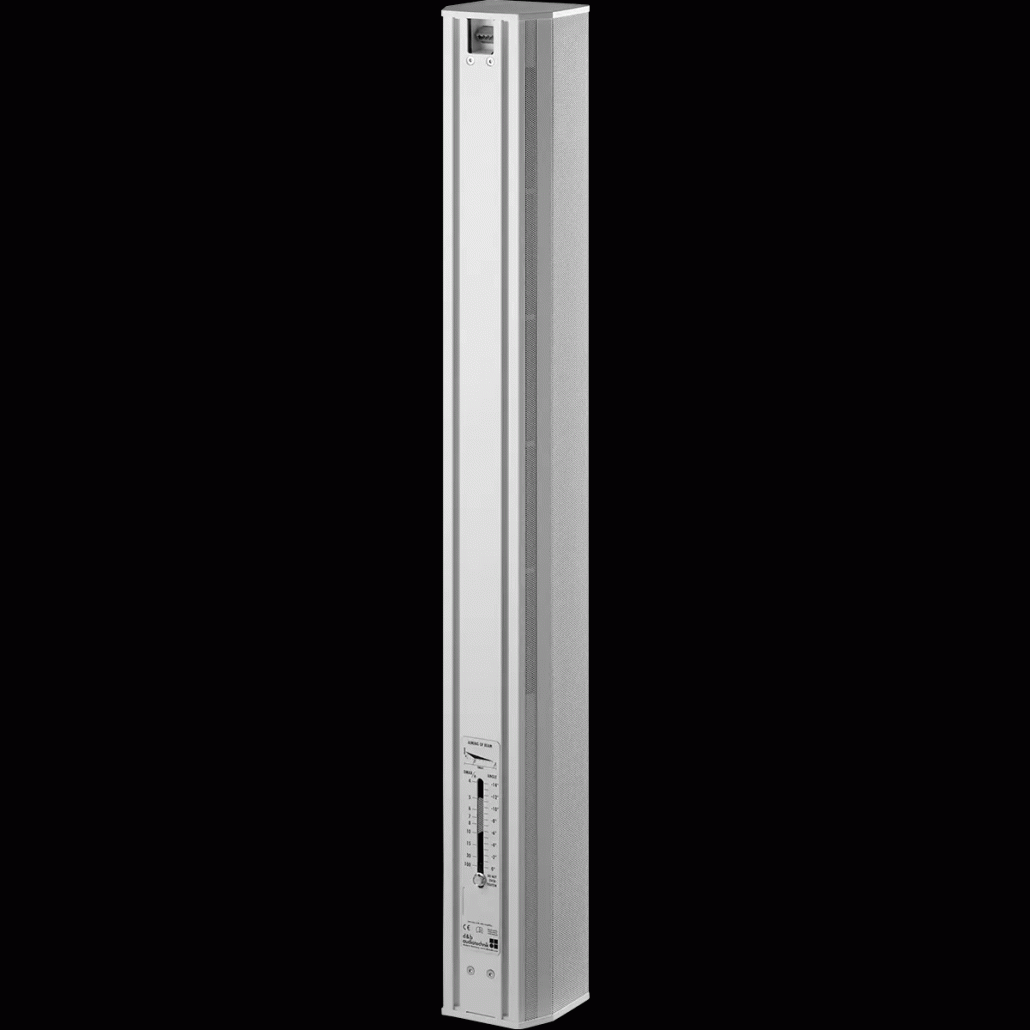

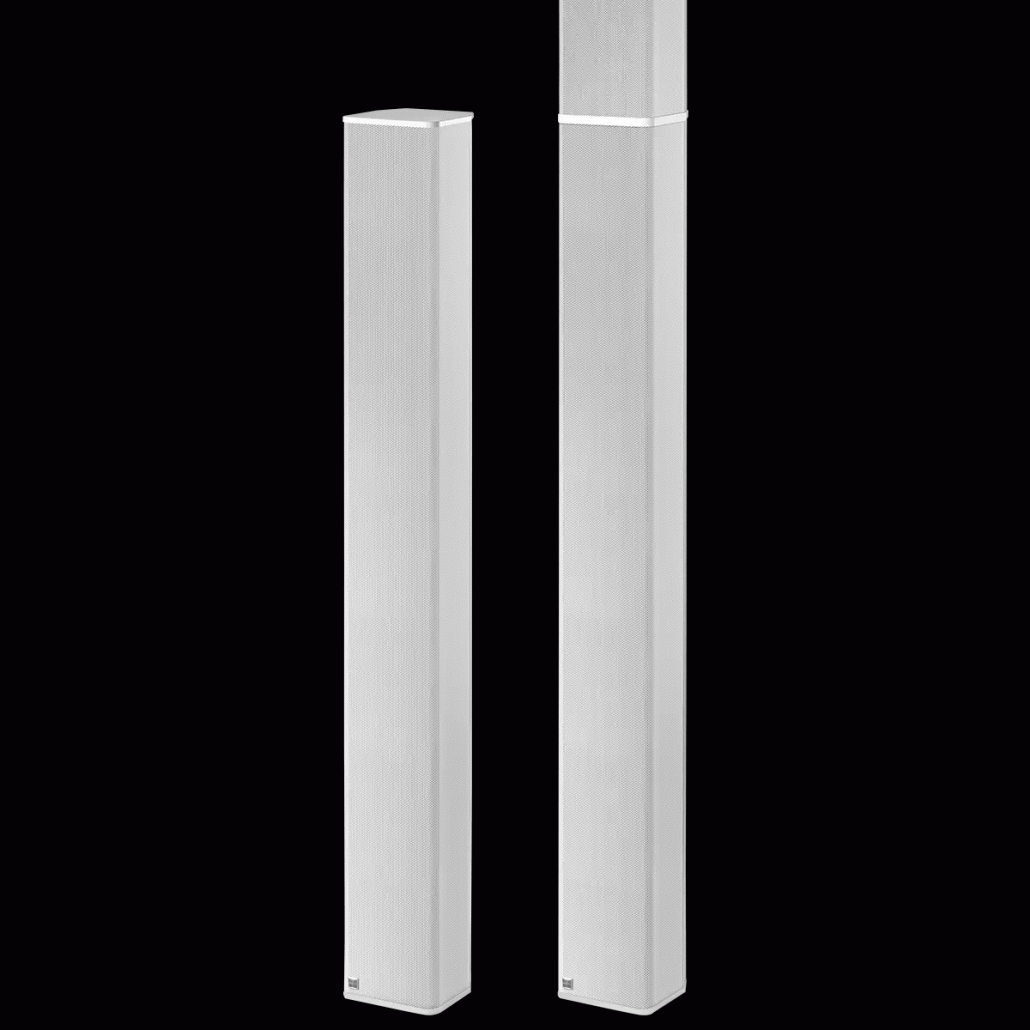

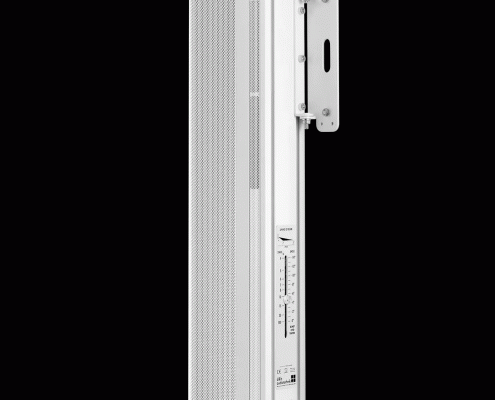

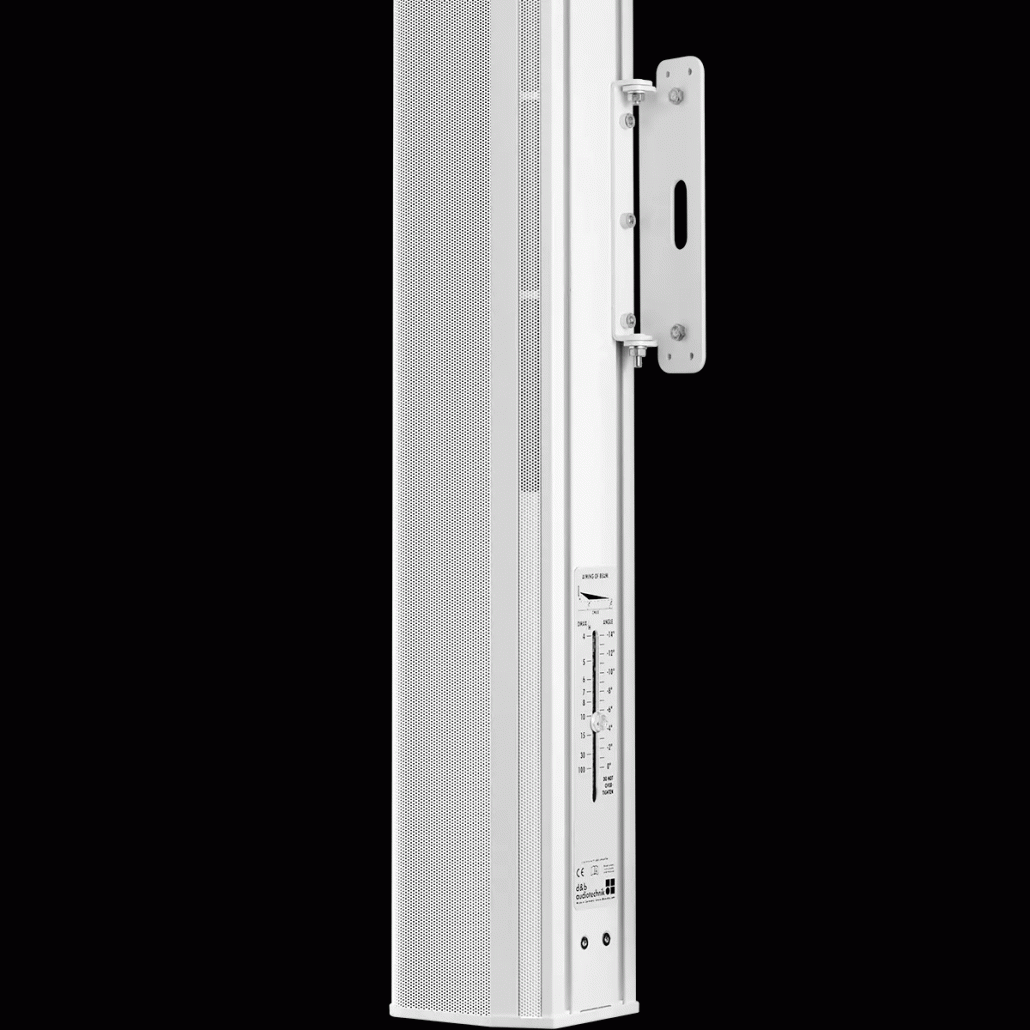

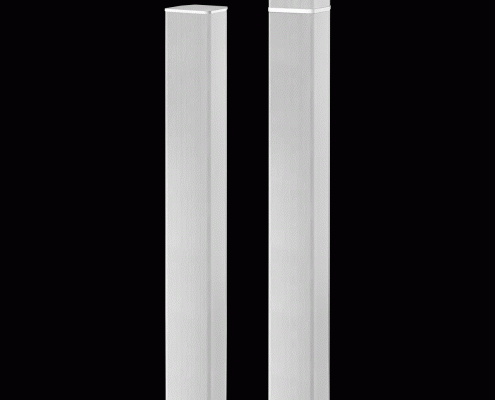

La caja del altavoz 24C está hecha de aluminio extruido en la parte trasera y un bafle metálico, mientras que la parte frontal y los laterales de la caja están protegidos por una rejilla metálica. La parte trasera de la caja incluye unos carriles continuos con ranura en T para el montaje y un conector terminal combicon Phoenix de 4 polos. Los altavoces de la Serie xC están disponibles en color blanco o negro como estándar, y también pueden proporcionarse en la opción de colores especiales (SC) que se puede realizar en todos los colores del estándar RAL. El 24C se puede combinar con la extensión pasiva 24C-E para incrementar el control del patrón vertical hasta 190 Hz.
| DATOS DEL SISTEMA | |
|---|---|
| Respuesta de frecuencia (-5 dB, estándar) | 110 Hz – 17 kHz |
| Presión acústica máx. (1 m, campo libre) | 126 dB |
| Respuesta de frecuencia (-5 dB, modo CUT) | 150 Hz – 17 kHz |
| Cajas por canal del amplificador | 2 |
| DATOS DEL ALTAVOZ | |
|---|---|
| Configuración | Altavoz de columna cardioide específico para instalaciones. |
| Capacidad de manejo de potencia (RMS/pico 10 ms) | 125/600 W |
| Inclinación vertical del haz de graves-medios | 5° |
| Ajuste vertical de la sección de HF | 0° ‒ -14° |
| Ángulo de dispersión nominal (h x v) | 90° x 20° |
| Componentes | 6 motores de 4″ con imán de neodimio. 6 altavoces de agudos convexos de 1,1″ montados en arreglo de trompeta vertical. Red de crossovers pasivos |
| Conexiones | Terminal Phoenix de 4 polos NL4 |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | 1000 x 124,5 x 124 mm 39,4 x 4,9 x 4,88″ |
| Peso | 9 kg 19,8 lb |
