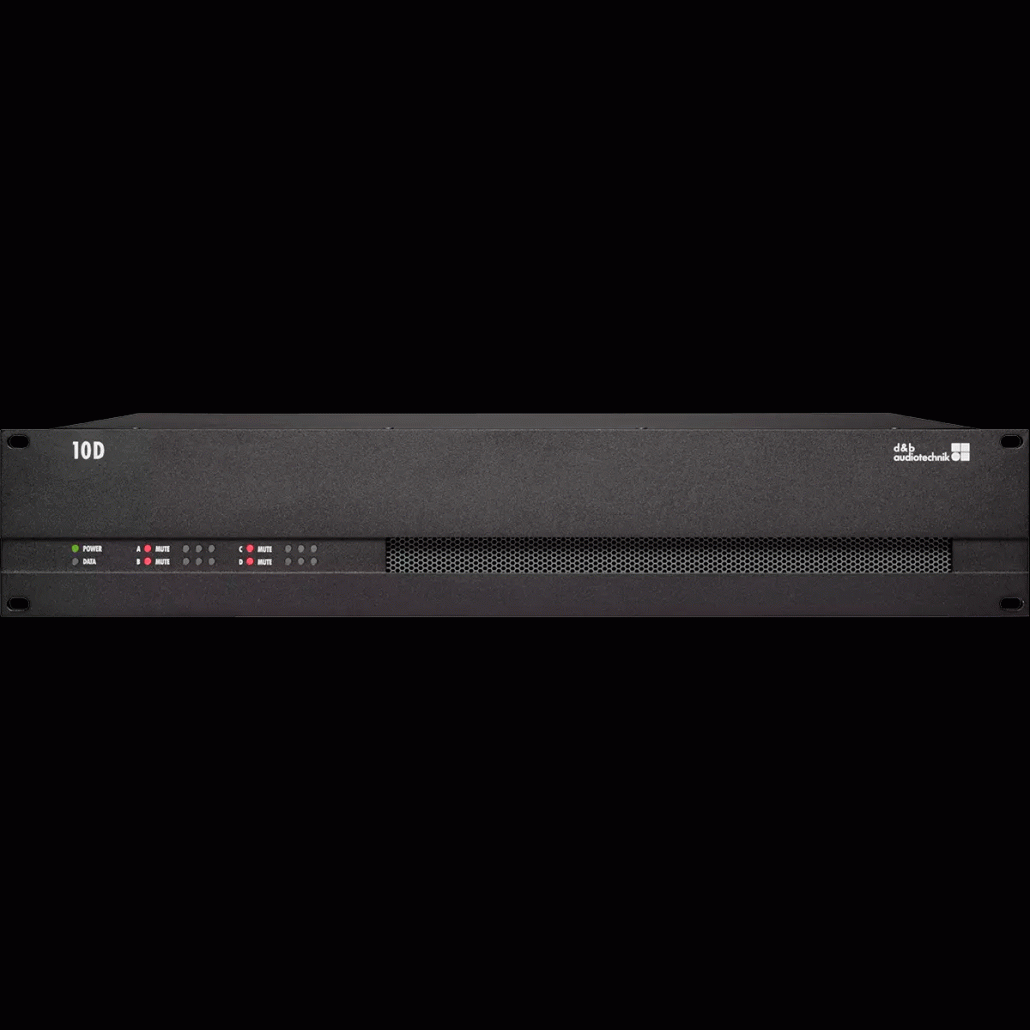

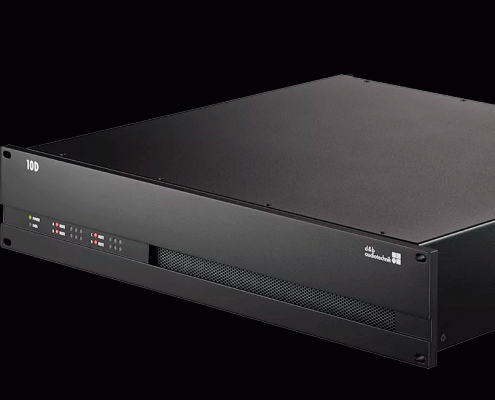

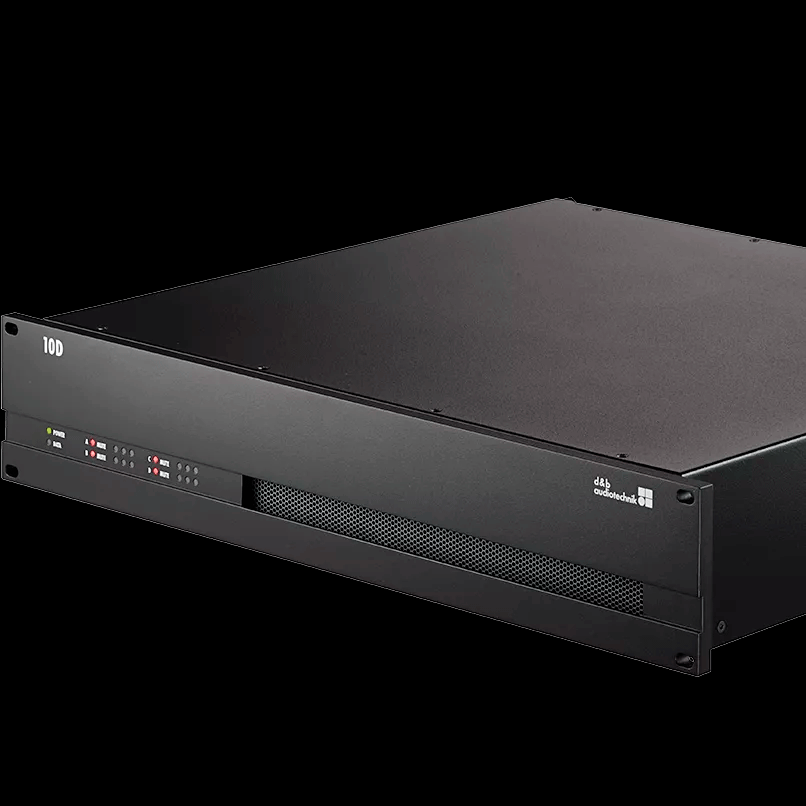

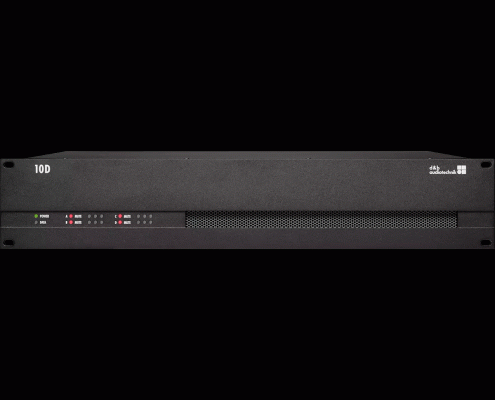

Amplificador de cuatro canales específico para instalaciones.
Número de artículo Z2760
El amplificador 10D de cuatro canales y 2 RU se ha diseñado para una integración permanente con aplicaciones que necesitan prestaciones de un nivel de presión acústica (SPL) más bajo.
Este dispositivo contiene funcionalidades ampliadas de gestión de entradas con controles independientes de ganancia de entrada (Input Gain) para cada canal de entrada; entradas/salidas de propósito general (GPIO) y un conector de error general (General Fault).
Las funciones ampliadas de monitorización del estado del sistema, como la monitorización de carga y de entrada, garantizan la idoneidad en situaciones de emergencia. El 10D comparte la misma plataforma de procesamiento de señal digital que la generación más reciente de amplificadores de cuatro canales de d&b y proporciona configuraciones para los altavoces más pequeños de d&b además de un modo lineal.
Para las aplicaciones más grandes, que incluyen las Series A, J, SL y V, B22-SUB, el monitor M2 y los sistemas que necesitan una salida de SPL de pico superior, debe utilizarse el amplificador 30D específico para instalaciones.
El DSP integrado en el 10D incorpora la gestión completa del altavoz, funciones conmutables de filtrado así como funciones de ecualización y delay definibles por el usuario. Se incluyen dos ecualizadores de 16 bandas que proporcionan filtros opcionales paramétricos, asimétricos, shelving o notch y un delay de señal de hasta 10 s (= 3.440 m/11.286 ft), todo lo cual se puede aplicar de manera independiente a cada canal. Se accede al amplificador 10D a través de la Red de control remoto de d&b, o bien vía Ethernet mediante el protocolo de Arquitectura de Control Abierta (OCA) o bien vía CAN-Bus con los conectores RJ45.
El 10D se controla mediante la interfaz web integrada, que permite acceder a través de un navegador, o mediante el software de Control remoto R1 de d&b. El propio dispositivo contiene indicadores LED que indican los estados de encendido/apagado, entrada, datos y silencio. La función LoadMatch integrada en el amplificador 10D realiza la compensación eléctrica de las propiedades del cable para el altavoz que se utiliza. El D10 incorpora amplificadores de clase D que utilizan una fuente de alimentación con corrección activa del factor de potencia (PFC), adecuada para voltajes de 100 V/127 V, 50–60 Hz y 208 V/240 V, 50-60 Hz, y mantiene una salida estable cuando se usa con un suministro eléctrico débil o inestable. Los conectores de entrada y salida son todos Euroblock.
| PROCESAMIENTO DE LA SEÑAL DIGITAL | |
|---|---|
| Ecualizador | 2 x PEQ 16 bandas/Notch/shelving/asimétrico |
| Entradas analógicas y digitales de latencia | 0,3 mseg. |
| Configuración del delay | 0,3 mseg. – 10 seg. |
| Configuraciones | Altavoces d&b actuales (excepto Series SL, J y V, B2-SUB, monitor M2) y modo lineal |
| Conmutadores de función | Circuitos específicos del altavoz d&b |
| Generador de frecuencia | Seleccionable para AES 1/2 y 3/4 |
| SRC (Convertidor de frecuencia de muestreo) | 4 |
| Frecuencia de muestreo | 96 kHz/27 bits ADC/24 bits DAC |
| CONTROLES E INDICADORES | |
|---|---|
| POWER | Interruptor de la alimentación eléctrica (panel trasero) |
| ISP, GR, OVL A/B | Indicadores LED |

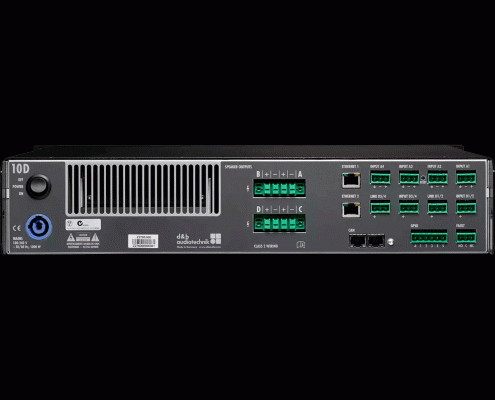

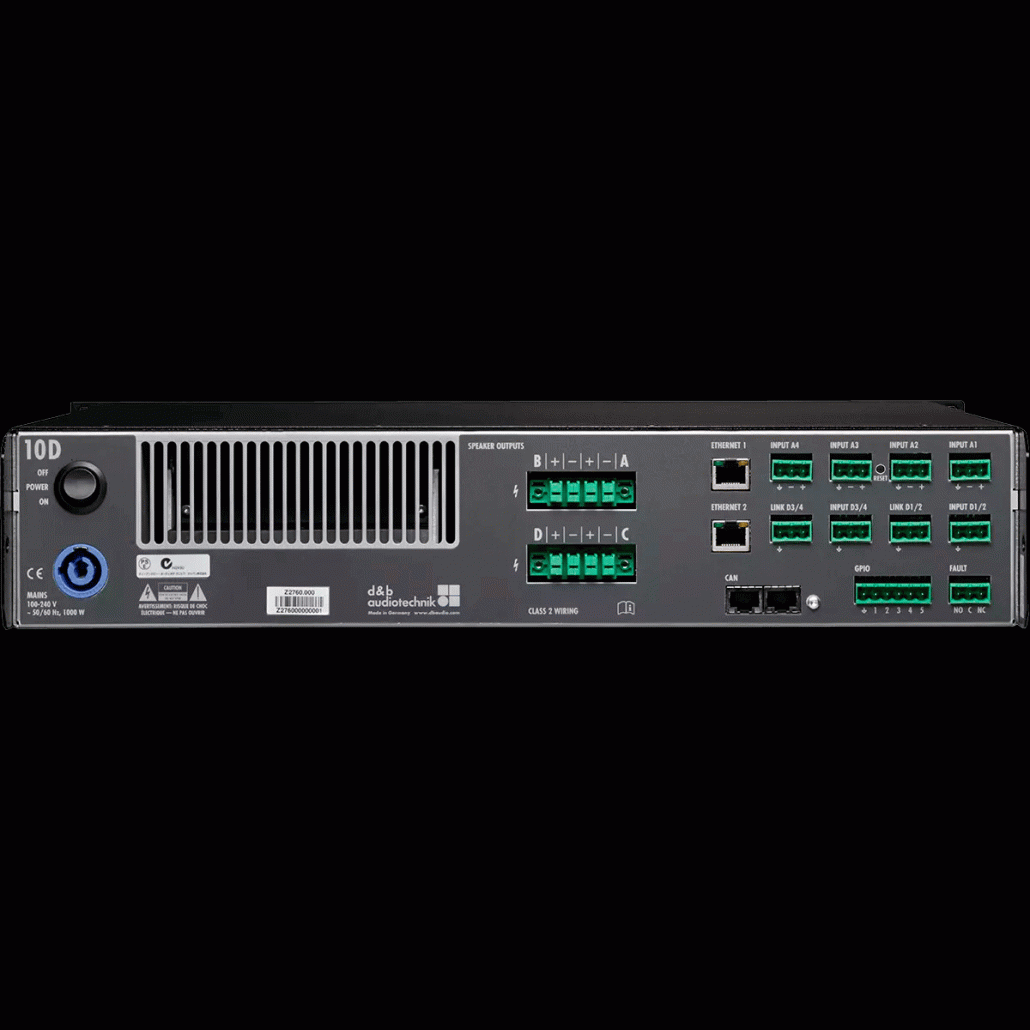

| CONECTORES | |
|---|---|
| INPUT ANALOG (A1 – A4) | Euroblock Phoenix de 3 pines macho |
| ANALOG LINK (A1 – A4) | Euroblock Phoenix de 3 pines macho |
| INPUT DIGITAL (D1/2, D3/4) | Euroblock Phoenix de 3 pines macho, AES3 |
| DIGITAL LINK (salida) | Euroblock Phoenix de 3 pines macho |
| AES/EBU digital de muestreo | 48 kHz/96 kHz |
| Salidas de altavoz A/B/C/D | 2 x Euroblock Phoenix de 4 pines hembra |
| Frecuencia de muestreo | 48/96 kHz / 2 Ch/n |
| Salida Mix TOP/SUB / 2-Way Active A/B y C/D | 2 x Euroblock Phoenix de 4 pines hembra |
| GPIO (Entrada/Salida de propósito general) | 1 x Euroblock Phoenix 6 pines macho |
| CAN | 2 x RJ45 paralelo |
| ETHERNET | 2 x RJ45, Ethernet 10/100 Mbits |
| Conector eléctrico | powerCON® |
| FAULT | 1 x Euroblock Phoenix 3 pines macho |
| FUENTE DE ALIMENTACIÓN | |
|---|---|
| Tipo | Fuente de alimentación universal conmutada con corrección activa del factor de potencia (PFC) |
| Voltaje nominal de la red | de 100 a 240 V, 50 – 60 Hz |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | 2 RU x 19″ x 435 mm/17,1″ |
| Peso | 10,6 kg/23,4 lb |
