Amplificador de cuatro canales.
Número de artículo Z2750
El amplificador D20, de cuatro canales y 2 RU, es perfecto para aplicaciones móviles y de instalación permanente que necesitan prestaciones de nivel de presión acústica (SPL) baja a media.
El D20 presenta la misma plataforma de procesamiento de señal digital (DSP) que la generación más reciente de amplificadores de d&b, y contiene configuraciones para todos los altavoces de d&b excepto la Serie J y el monitor M2, además de un modo lineal.
La capacidad de delay de la señal permite especificar ajustes definibles por el usuario de hasta 10 s (= 3.440 m/11.286 ft) que se pueden aplicar de manera independiente a cada canal. Lo mismo se aplica a los dos ecualizadores de 16 bandas, que proporcionan filtrado opcional paramétrico, asimétrico, shelving o de Notch.

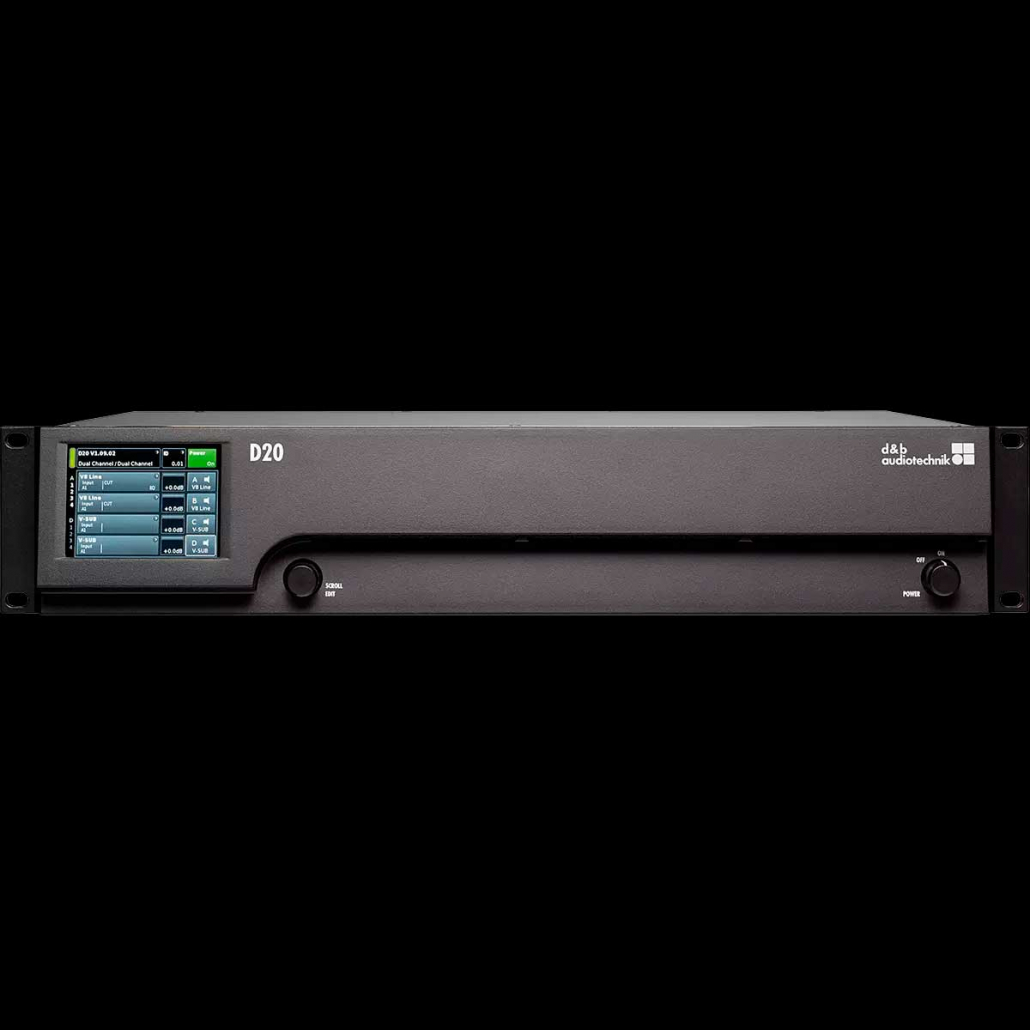

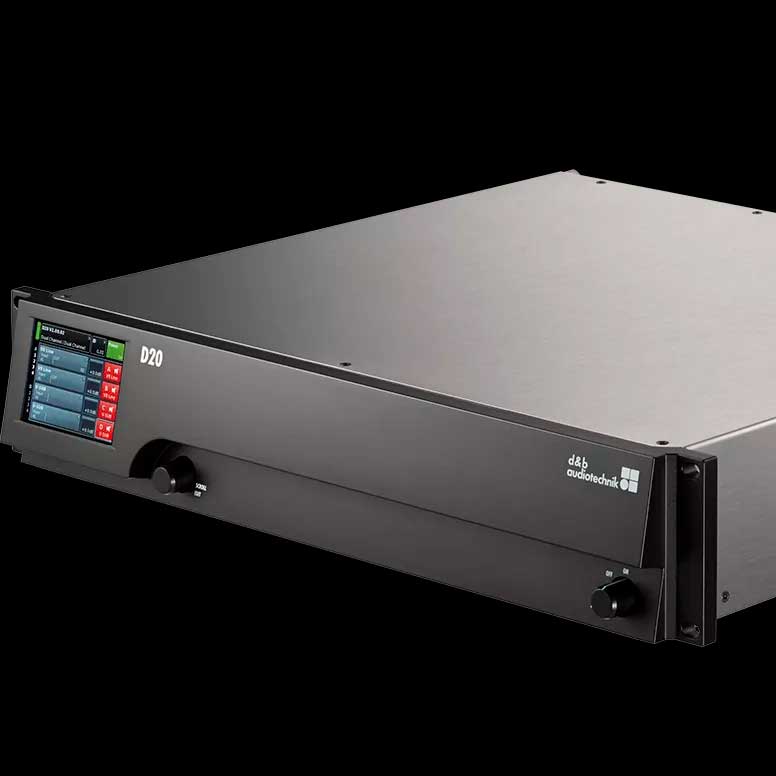

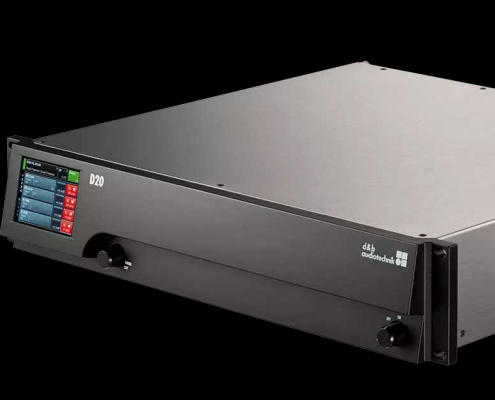

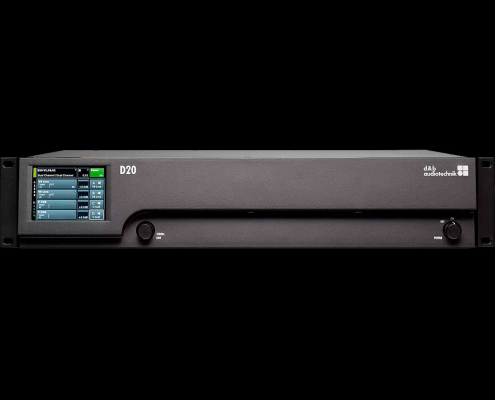

El D20 incorpora una pantalla táctil TFT en color que permite acceder rápidamente a la estructura del menú, y el codificador giratorio se utiliza para realizar ajustes finos. El panel frontal y la pantalla táctil integrada se inclinan para facilitar las operaciones cuando el amplificador queda por debajo del nivel de visión. La igual relación de entrada de señal a los canales de salida del amplificador incrementa la flexibilidad en la aplicación, especialmente para monitores, frontfill o el uso en canal de efectos.
La función LoadMatch integrada en el amplificador D20 realiza la compensación eléctrica de las propiedades del cable para el altavoz que se utiliza. El D20 incorpora amplificadores de clase D que utilizan una fuente de alimentación con corrección activa del factor de potencia (PFC), adecuada para voltajes de 100 V-240 V, 50-60 Hz; y mantiene una salida estable cuando se usa con un suministro eléctrico débil o inestable. Un solo conector NL8 proporciona todas las salidas para cables multifilares de altavoz. El modo de canal dual se acciona a través de cuatro conectores NL4 individuales, y también están disponibles configuraciones de salida de los modos Mix TOP/SUB y 2-Way Active para los altavoces aplicables de d&b a través de dos conectores NL4 centrales. Los conectores etherCON y RJ45 permiten acceder a la Red de control remoto de d&b a través de OCA/AES70 mediante Ethernet y a través de CAN-Bus respectivamente.
| PROCESAMIENTO DE LA SEÑAL DIGITAL | |
|---|---|
| Ecualizador | 2 x PEQ 16 bandas/Notch/shelving/asimétrico |
| Entradas analógicas y digitales de latencia | 0,3 mseg. |
| Configuración del delay | 0,3 mseg. – 10.000 mseg. |
| Configuraciones | Altavoces d&b actuales (excepto Serie SL, Serie J, M2) y modo lineal |
| Conmutadores de función | Circuitos específicos del altavoz d&b |
| Generador de frecuencia | Ruido rosa u Onda sinoidal |
| Frecuencia de muestreo | 96 kHz/27 bits ADC/24 bits DAC |
| CONTROLES E INDICADORES | |
|---|---|
| POWER | Interruptor de la alimentación eléctrica |
| SCROLL/EDIT | Codificador giratorio digital |
| Display | Pantalla táctil TFT en color, 3,5″/320 x 240 píxeles |
| ISP, GR, OVL A/B | Indicadores LED |

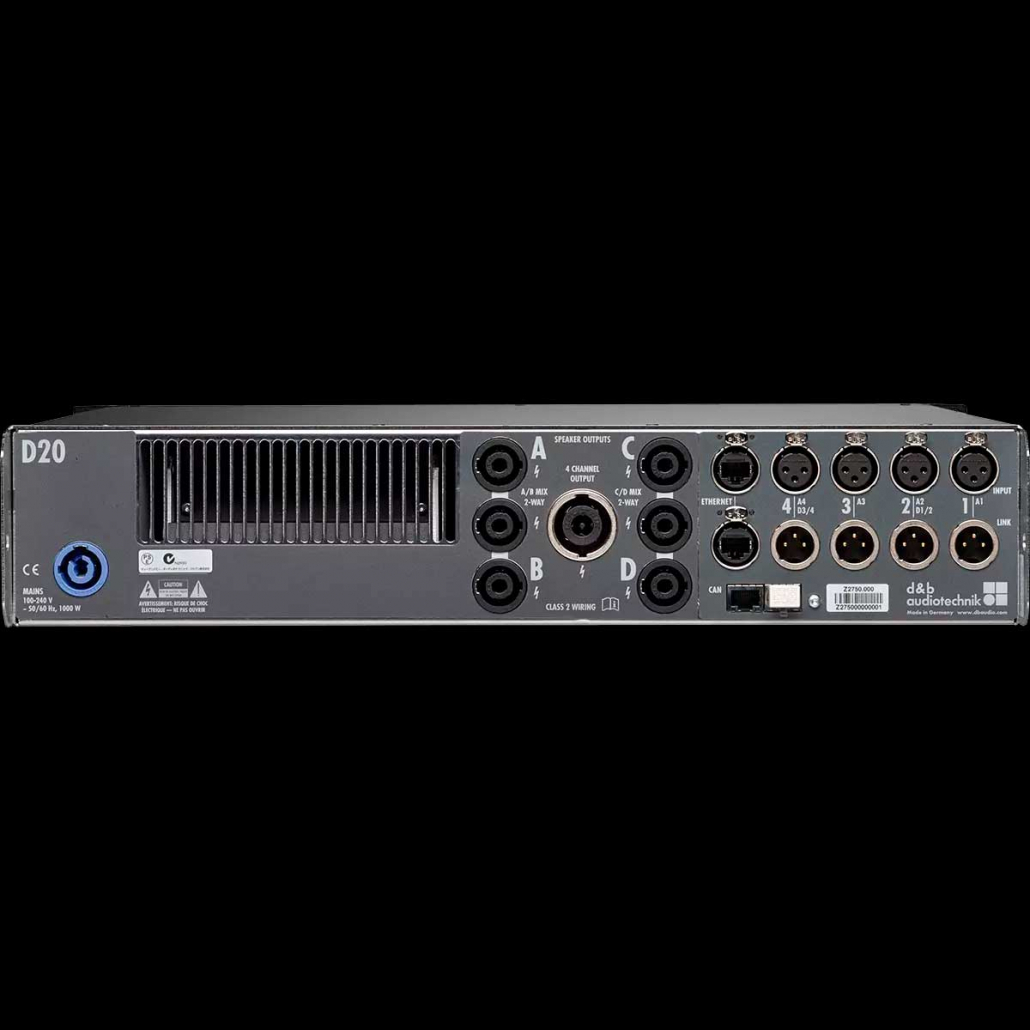

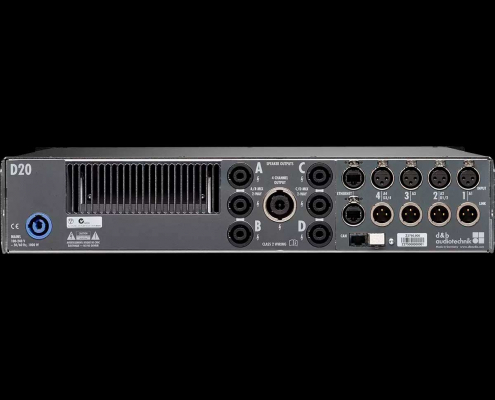

| CONECTORES | |
|---|---|
| INPUT ANALOG (A1 – A4) | XLR de 3 pin hembra |
| ANALOG LINK (A1 – A4) | XLR de 3 pin macho |
| INPUT DIGITAL (D1/2, D3/4) | XLR de 3 pines hembra AES3 |
| DIGITAL LINK (salida) | XLR de 3 pin macho |
| AES/EBU digital de muestreo | 48 kHz/96 kHz |
| Salidas de altavoz A/B/C/D | NL4 |
| Salida Mix TOP/SUB / 2-Way Active A/B y C/D | NL4 |
| Salida 4 Channel | NL8 |
| CAN | 2 x RJ45 paralelo |
| ETHERNET | 2 x etherCON®, Ethernet 10/100 Mbits |
| Conector eléctrico | powerCON® |
| DATOS (ajuste lineal con filtro subsónico) | |
|---|---|
| Potencia de salida máxima por canal (THD+N < 0,5%, todos los canales operativos)
CF = 6 dB a 4/8 ohmios
CF = 12 dB a 4/8 ohmios[/av_cell][av_cell col_style='avia-center-col' av_uid='av-7mc7nv']4 x 1000/800 W
4 x 1600/800 W[/av_cell][/av_row]
[av_row row_style='' av_uid='av-ko1y3'][av_cell col_style='avia-highlight-col' av_uid='av-3pucbv']Relación S/N (sin ponderación, RMS)
Entrada analógica
Entrada digital
[/av_cell][av_cell col_style='avia-center-col' av_uid='av-2jdx6j']> 104 dBr > 106 dBr |
| FUENTE DE ALIMENTACIÓN | |
|---|---|
| Tipo | Fuente de alimentación universal conmutada con corrección activa del factor de potencia (PFC) |
| Voltaje nominal de la red | 100 a 240 V, 50 – 60 Hz |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | 2 RU x 19″ x 460 mm/18,1″ |
| Peso | 10,8 kg/23,8 lb |
