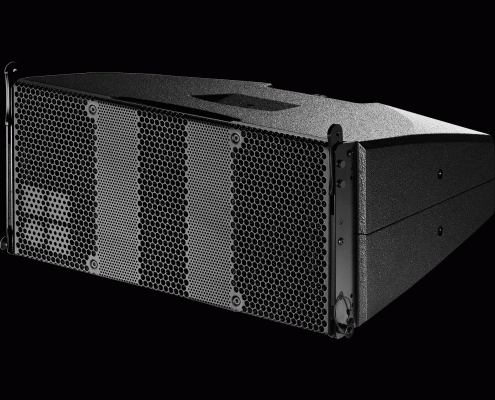

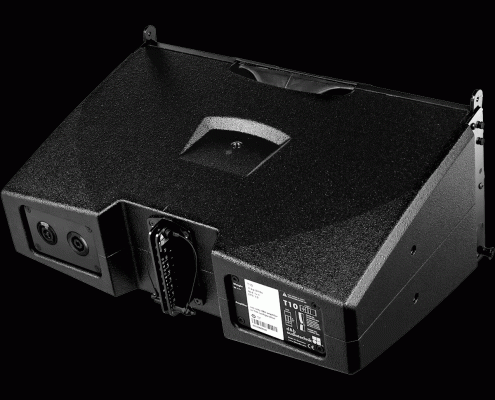

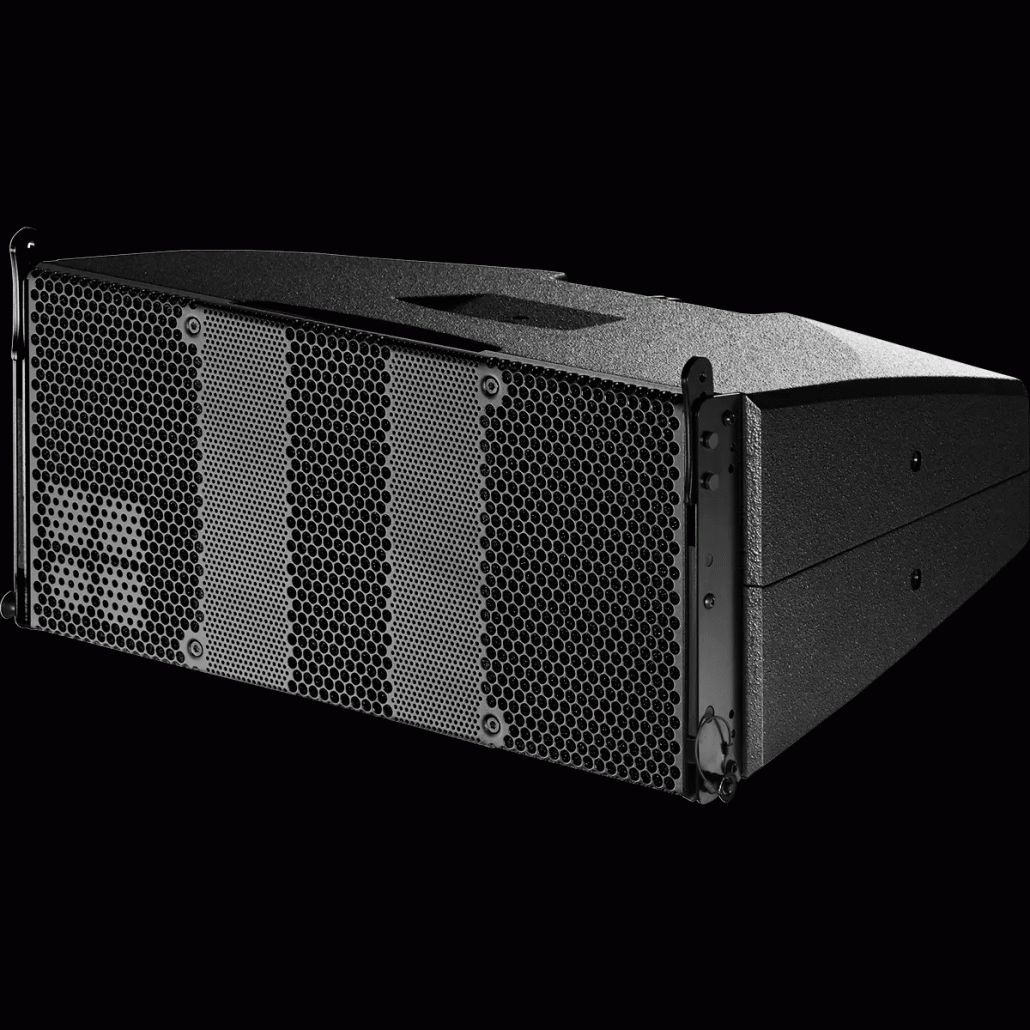

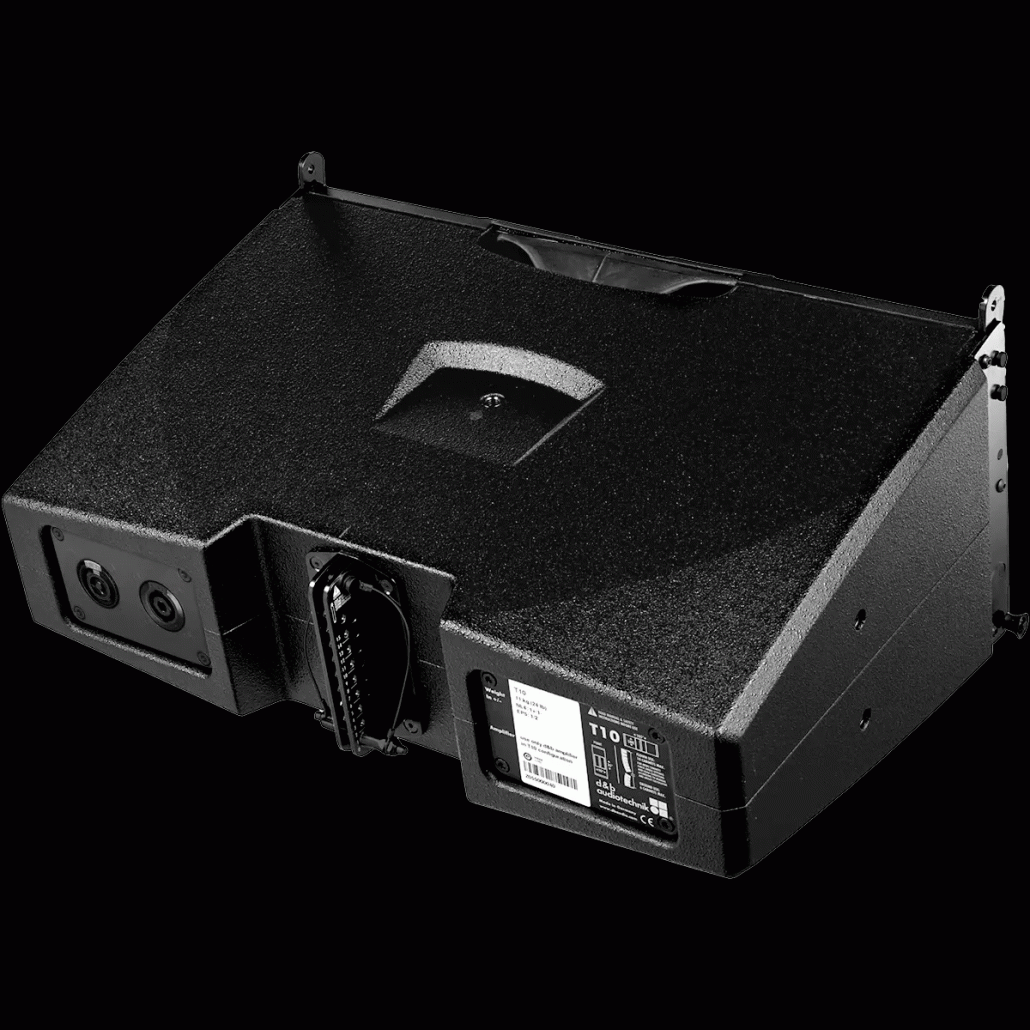

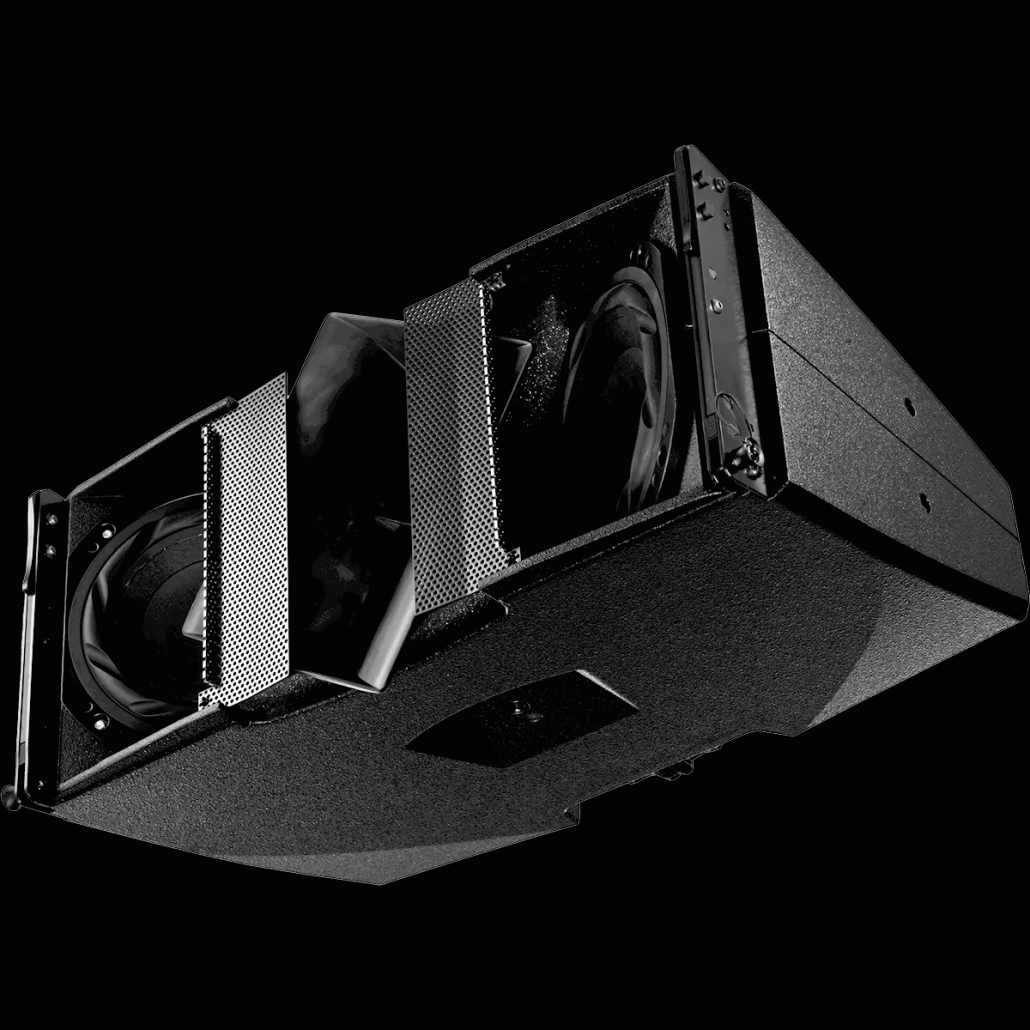

El T10 es una caja de altavoz pasivo de 2 vías con dos motores de 6,5″ situados en una disposición dipolar, un motor de compresión HF de 1,4″ y red de crossovers pasivos.

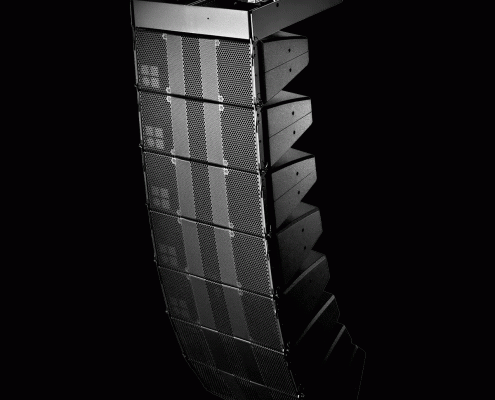

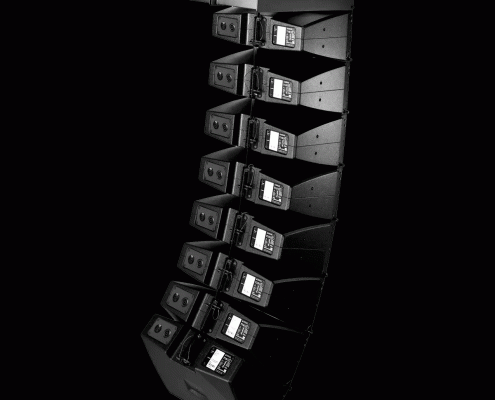

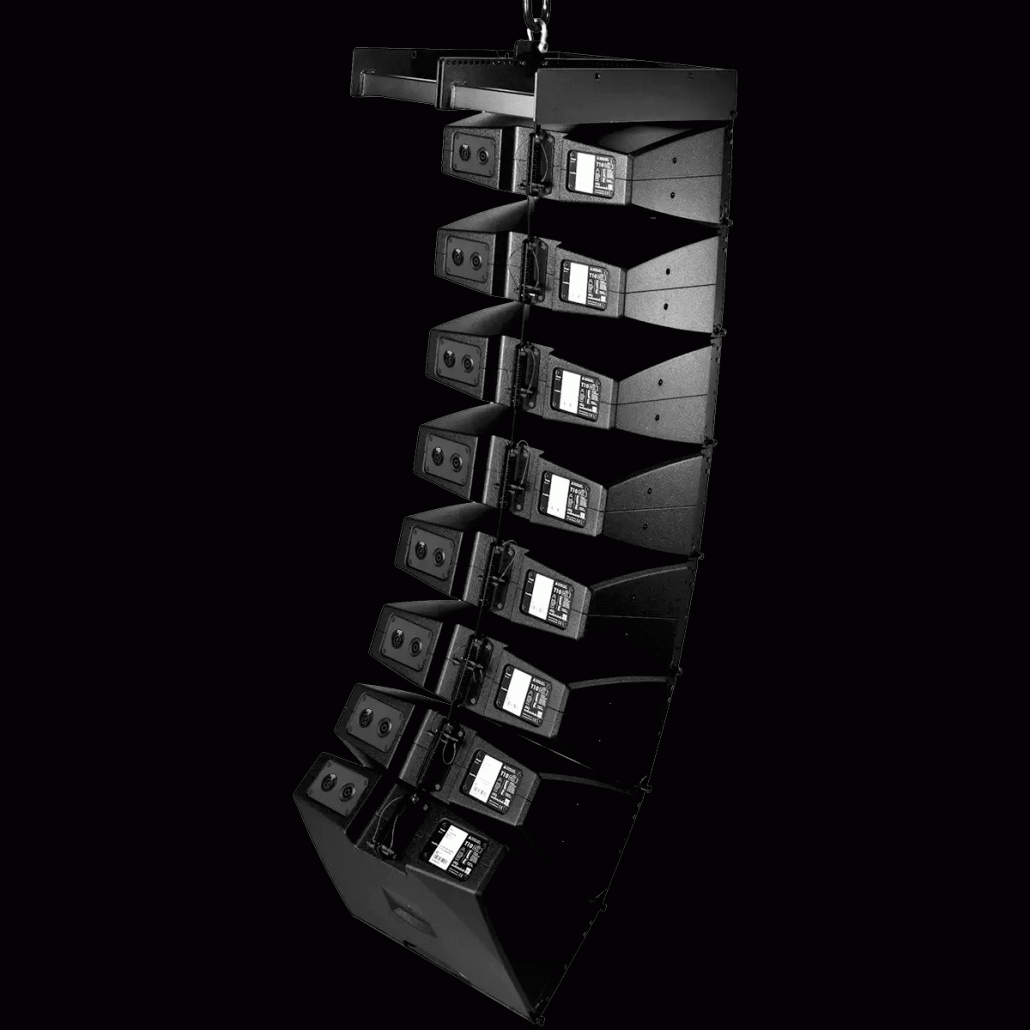

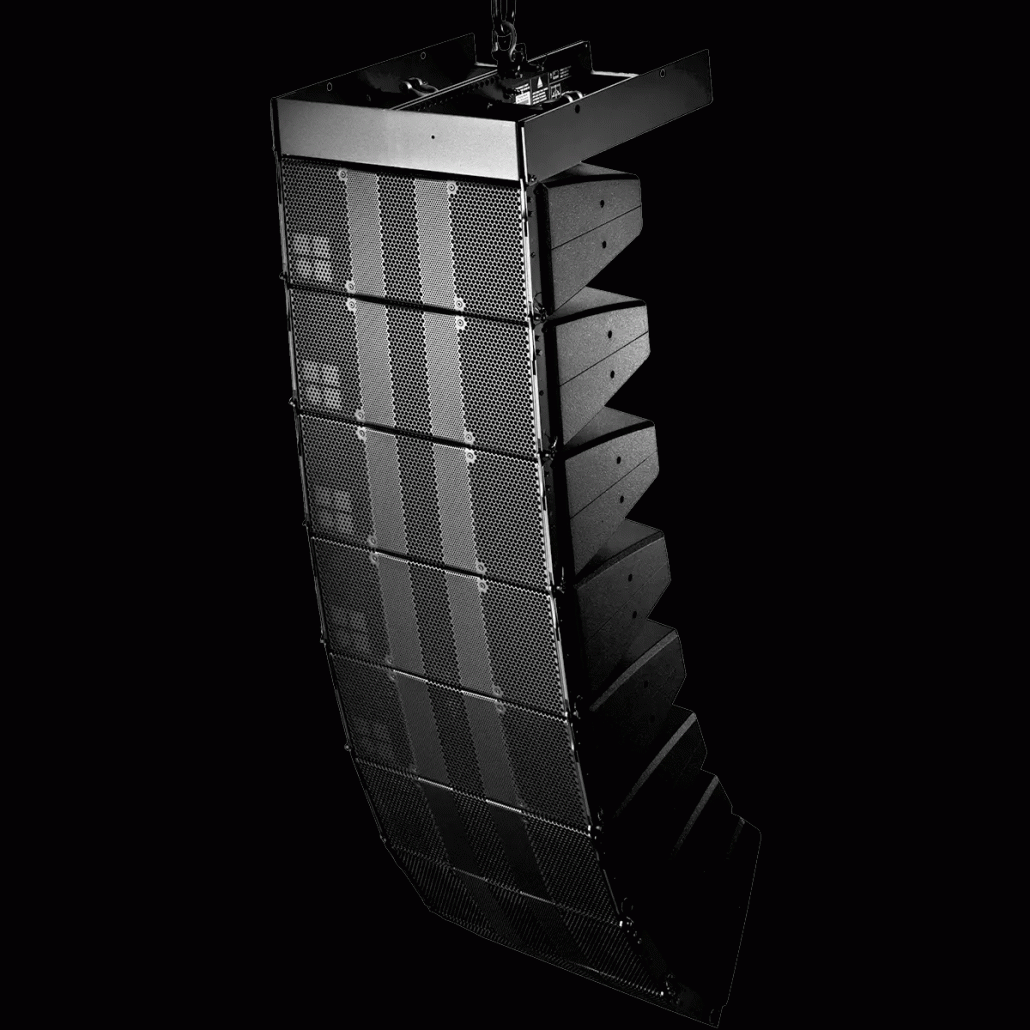

Se puede utilizar como arreglo en línea y como altavoz de fuente puntual de gran directividad. El motor de HF está provisto de una exclusiva trompeta de guía de ondas que produce una directividad fuente de línea vertical con un patrón horizontal de 90° que se mantiene aproximadamente hasta 600 Hz.

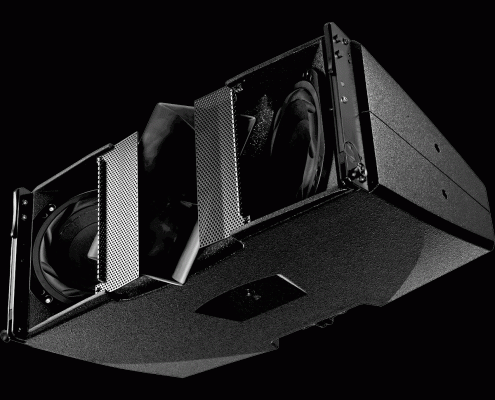

Una lente acústica situada delante de la trompeta amplía la dispersión horizontal a 105°, y la rotación de la trompeta en 90° con respecto a esa posición produce una dispersión precisa de fuente puntual que transforma un T10 orientado verticalmente en un altavoz independiente de rango completo con un patrón de directividad horizontal de 90° y vertical de 35°.
DATOS DEL SISTEMA | |
---|---|
Respuesta de frecuencia (-5 dB, estándar) | 68 Hz – 18 kHz |
Respuesta de frecuencia (-5 dB, modo CUT) | 120 Hz – 18 kHz |
Presión acústica máx. (1 m, campo libre)1: | |
con 10D | 129 dB2 / 127 dB3 |
con D20/5D/30D | 132 dB2 / 130 dB3 |
con D40/D80/40D | 132 dB2 / 130 dB3 |
Cajas por canal del amplificador | 4 |
DATOS DEL ALTAVOZ | |
---|---|
Configuración | Altavoz de 2 vías con trompeta girable para funcionar como fuente puntual y lineal |
Impedancia nominal | 16 Ω |
Capacidad de manejo de potencia (RMS/pico 10 ms) | 200/800 W |
Ángulo de dispersión nominal (fuente puntual, h x v) | 90° x 35° |
Ángulo de dispersión nominal (fuente lineal, horizontal) | 105° |
Componentes | • 2 x motores de 6,5″ con imán de neodimio • Motor de compresión de salida de 1,4″ en guía de ondas girable • Red de crossovers pasivos |
Conexiones | • 2 x NLT4 H/M • Opcional 2 x NL4 |
DIMENSIONES/PESO | |
---|---|
Dimensiones (Al x An x Pr) | • 197 x 470 x 300 mm • 7,8 x 18,5 x 11,8″ |
Peso | • 11 kg • 24 lb |
1 1 m, campo libre, señal de prueba pico máx. de SPL: ruido rosa con factor de cresta 4, un altavoz alimentado. Ante posibles variaciones de rendimiento al usar muchos altavoces, utiliza la herramienta 5D Powershare Calculator.
2 Configuración Line/Arc
3 Configuración de fuente puntual
E6507 Grillete 1 t/2200 lbs

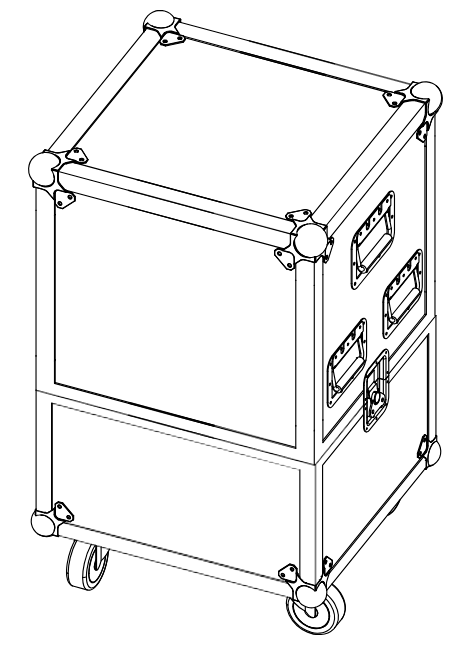

E7451 Caja de transporte 4 x fundas T10

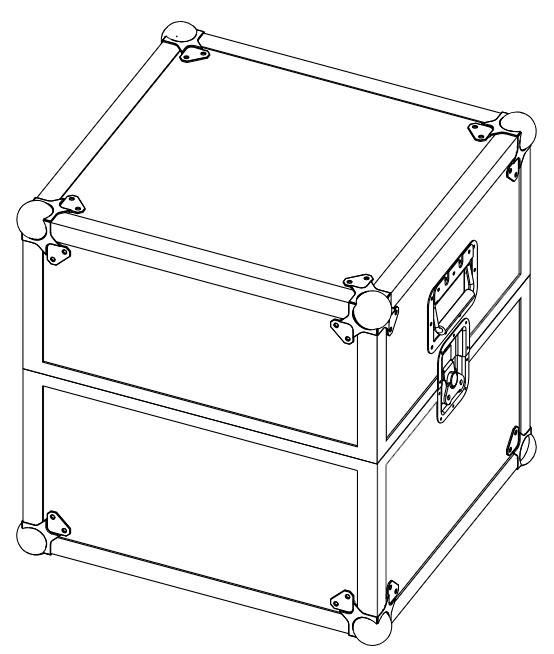

E7452 – Caja de transporte 2 x tapas T10

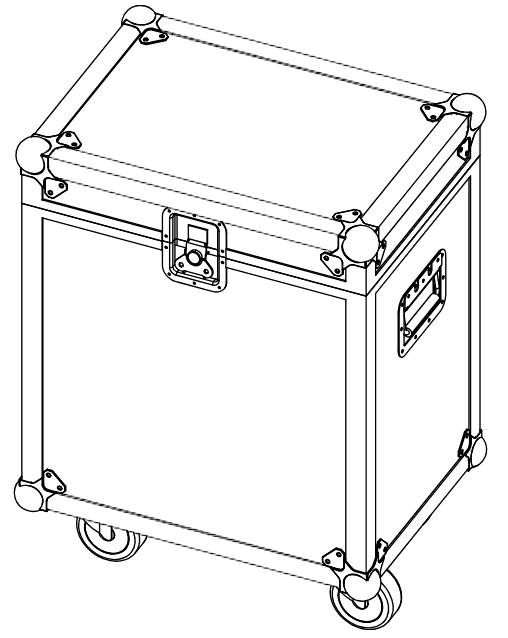

E7455 – Caja de transporte 2 x Estructuras de rigging T

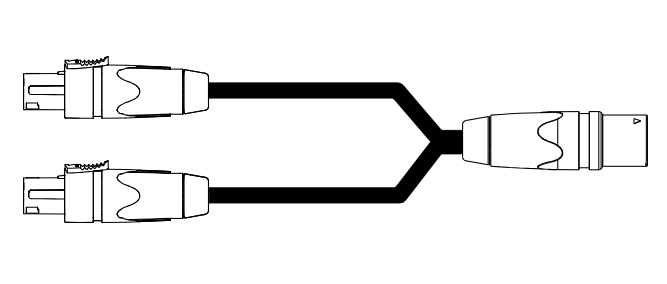

Z2292.001 Conjunto divisores T NL4

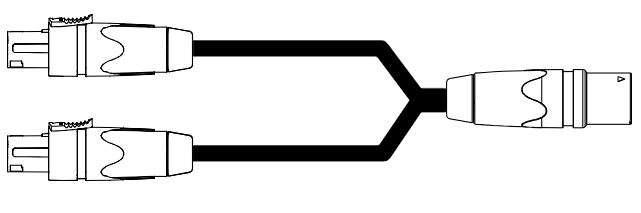

Z2292.002 Conjunto divisores T NLT4 H/M

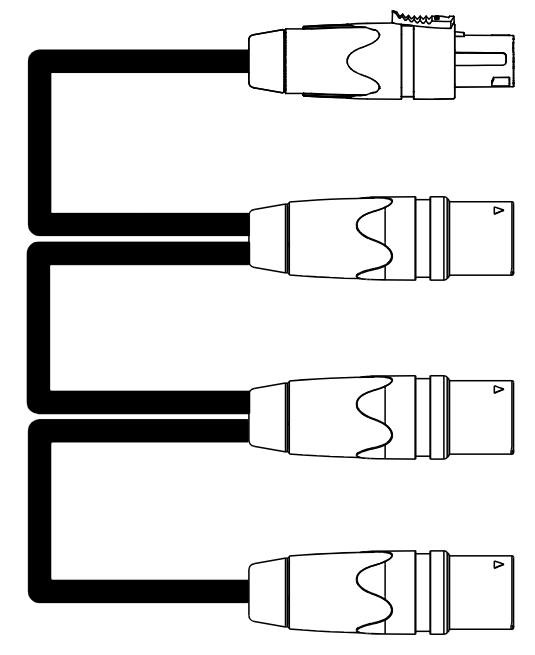

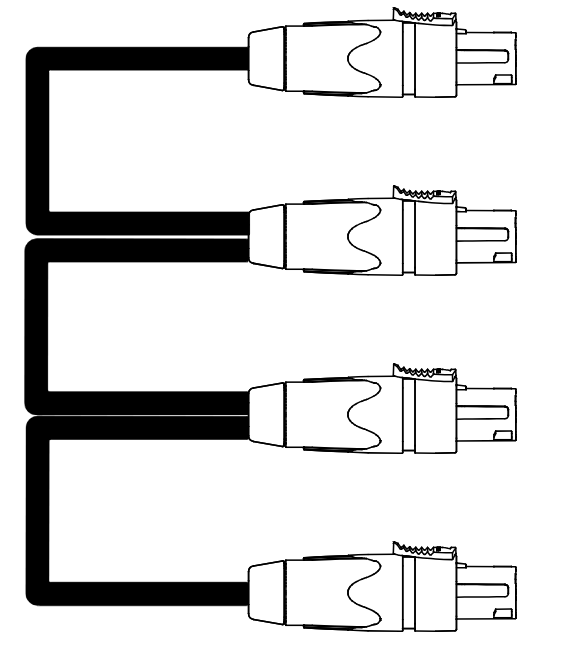

Z2293.001 Conjunto barras de unión T NL4
Z2293.002 Conjunto barras de unión T NLT4 H/M
Z5009 Soporte de altavoz con manivela
Z5010 Espiga (spigot) TV con placa de fijación
Z5012 Abrazadera de tubo
Z5013 Manivela del trípode de altavoz M20
Z5015 Espiga (spigot) TV para adaptador de rigging 02
Z5024 Adaptador de trípode de altavoz
Z5029 Espiga (spigot) TV M10
Z5034 Adaptador de trípode M10
Z5147 Abrazadera girable (rota clamp)
Z5155 Cadena del conector del elevador T/Q
Z5354 Adaptador de rigging E8/E12
Z5355 Conexión del adaptador de rigging E8/E12
Z5370 Estructura de rigging T
Z5371 Soporte para colgar T
Z5372 Soporte horizontal T

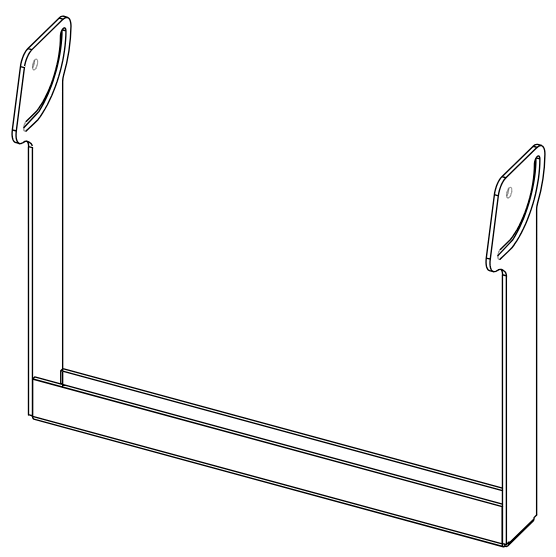

Z5373 Soporte múltiple T
