Altavoz Ti10L
Arreglos en línea
Altavoz de arreglo en línea de 2 vías específico para instalaciones
- Componentes 2 x 6,5″/1,4″
- Dispersión 105°
- SPL máx. 132 dB
- Peso 11 kg / 24 lb
Número de artículo Z0551

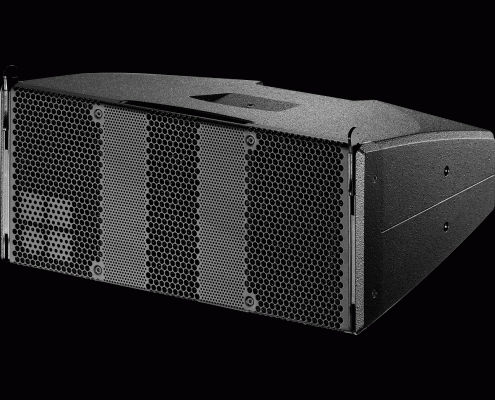

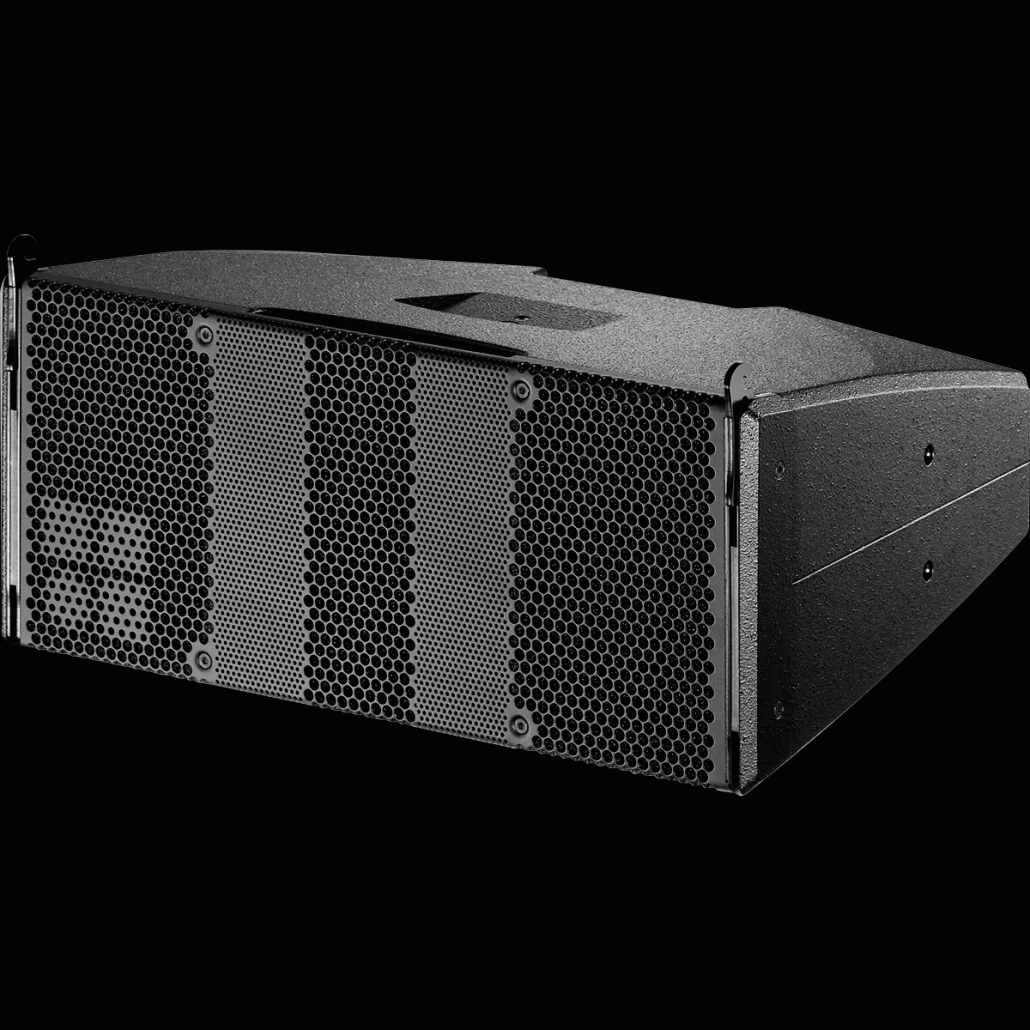

El altavoz Ti10L es la versión de instalación del T10 para aplicación como altavoz de arreglo en línea.
La caja Ti10L es un diseño pasivo de 2 vías que aloja dos motores de 6,5″ y un motor de compresión de altas frecuencias (HF) de salida de 1,4″.
El diseño muy compacto del altavoz es una combinación exclusiva de una guía de ondas girable con trompeta y una lente acústica. Proporciona una fuente lineal vertical con una dispersión horizontal de 90° que se mantiene hasta aproximadamente 600 Hz, mientras que la lente integrada en la rejilla frontal amplía la dispersión de altas frecuencias en modo de arreglo en línea a 105°.
Los dos motores de bajas frecuencias (LF) de neodimio de 6,5″ están situados en una disposición dipolar que proporciona un control de dispersión vertical excepcional incluso a las frecuencias más bajas.
| DATOS DEL SISTEMA | |
|---|---|
| Respuesta de frecuencia (-5 dB, estándar) | 68 Hz – 18 kHz |
| Respuesta de frecuencia (-5 dB, modo CUT) | 120 Hz – 18 kHz |
| Presión acústica máx. (1 m, campo libre)1: | |
| con 10D | 129 dB2 |
| con D20/5D/30D | 132 dB2 |
| con D40/D80/40D | 132 dB2 |
| Cajas por canal del amplificador | 4 |
| DATOS DEL ALTAVOZ | |
|---|---|
| Configuración | Altavoz de arreglo en línea de 2 vías específico para instalaciones. |
| Impedancia nominal | 16 Ω |
| Capacidad de manejo de potencia (RMS/pico 10 ms) | 200/800 W |
| Ángulo de dispersión nominal (fuente puntual, h x v) | 105° |
| Componentes | 2 x motores de 6,5″ con imán de neodimio Motor de compresión de salida de 1,4″ en guía de ondas girable Red de crossovers pasivos |
| Conexiones | 2 x NLT4 H/M |
| Ajustes de angulación entre las cajas | 0 – 15° (incrementos de 1°) |
| DIMENSIONES/PESO | |
|---|---|
| Dimensiones (Al x An x Pr) | 197 x 470 x 300 mm 7,8 x 18,5 x 11,8″ |
| Peso | 11 kg 24 lb |
1 1 m, campo libre, señal de prueba pico máx. de SPL: ruido rosa con factor de cresta 4, un altavoz alimentado. Ante posibles variaciones de rendimiento al usar muchos altavoces, utiliza la herramienta 5D Powershare Calculator.
