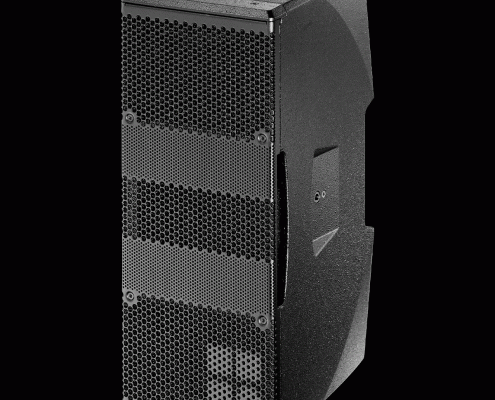

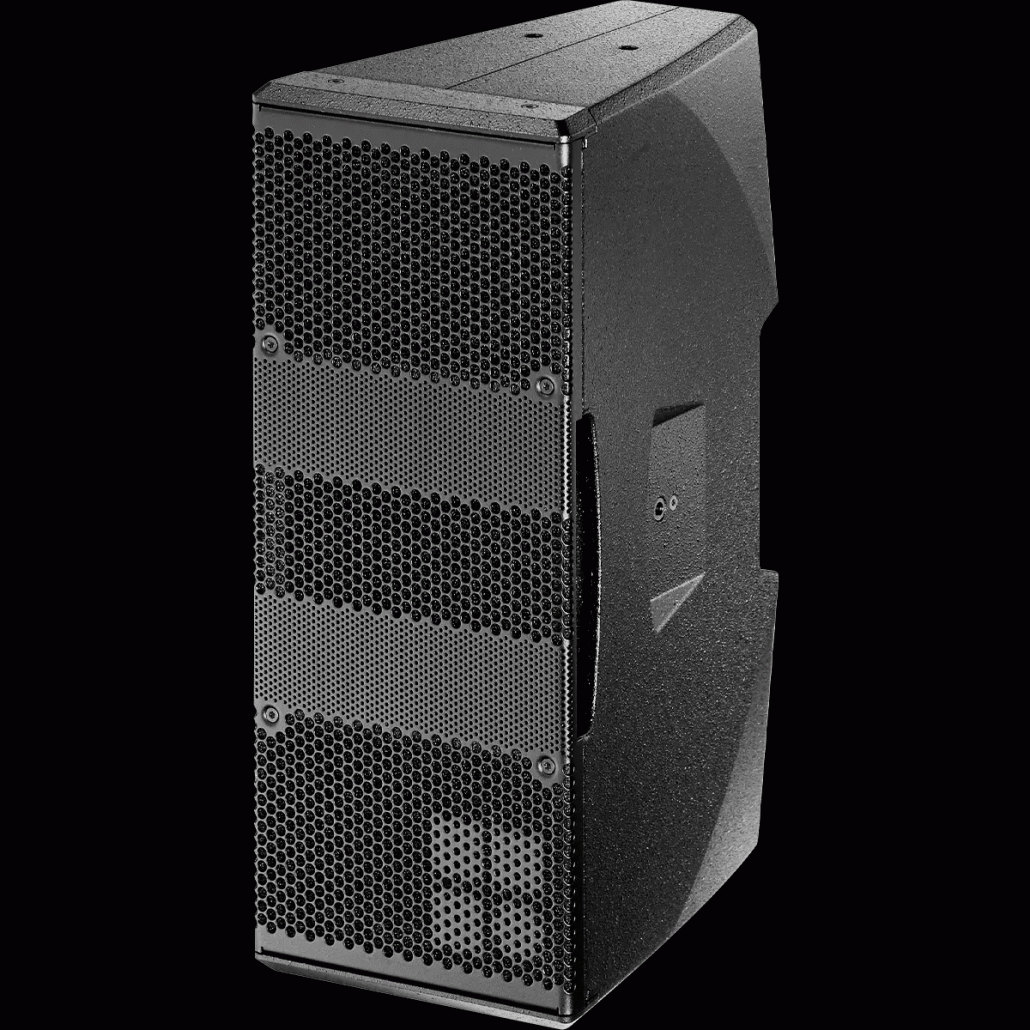

Altavoz Ti10P

Fuentes puntuales

Altavoz de fuente puntual de 2 vías específico para instalaciones

Componentes 2 x 6,5″/1,4″
Dispersión 90° x 35°
SPL máx. 130 dB
Peso 10,5 kg / 23 lb

Número de artículo Z0552

Descripción Datos técnicos Accesorios Descargas

El altavoz Ti10P es la versión de instalación del T10 para aplicación como altavoz de fuente puntual.

Es un diseño pasivo de 2 vías que aloja dos motores de 6,5″ y un motor de compresión de altas frecuencias (HF) de salida de 1,4″, y se puede utilizar tanto en orientación horizontal como en vertical.

El diseño muy compacto del altavoz es una combinación exclusiva de una guía de ondas girable con trompeta y una lente acústica.

Proporciona una fuente lineal vertical con una dispersión horizontal de 90° que se mantiene hasta aproximadamente 600 Hz, mientras que la lente integrada en la rejilla frontal amplía la dispersión de altas frecuencias en configuración horizontal a 105°. Cuando el altavoz se utiliza en vertical, la lente curva el frente de onda de la fuente lineal y proporciona un patrón de dispersión de 90° x 35°.
Los dos motores de bajas frecuencias (LF) de neodimio de 6,5″ están situados en una disposición dipolar que proporciona un control de dispersión vertical excepcional incluso a las frecuencias más bajas.

DATOS DEL SISTEMA
Respuesta de frecuencia (-5 dB, estándar)	68 Hz – 18 kHz
Respuesta de frecuencia (-5 dB, modo CUT)	120 Hz – 18 kHz
Presión acústica máx. (1 m, campo libre)¹:
con 10D	127 dB2
con D20/5D/30D	130 dB2
con D40/D80/40D	130 dB2
Cajas por canal del amplificador	4

DATOS DEL ALTAVOZ
Configuración	Altavoz de fuente puntual de 2 vías específico para instalaciones.
Impedancia nominal	16 Ω
Capacidad de manejo de potencia (RMS/pico 10 ms)	200/800 W
Ángulo de dispersión nominal (fuente puntual, h x v)	90° x 35°
Componentes	2 x motores de 6,5″ con imán de neodimio Motor de compresión de salida de 1,4″ en guía de ondas girable Red de crossovers pasivos
Conexiones	2 x NL4

DIMENSIONES/PESO
Dimensiones (Al x An x Pr)	470 x 197 x 300 mm 18,5 x 7,7 x 11,8″
Peso	10,5 kg 23 lb

¹ 1 m, campo libre, señal de prueba pico máx. de SPL: ruido rosa con factor de cresta 4, un altavoz alimentado. Ante posibles variaciones de rendimiento al usar muchos altavoces, utiliza la herramienta 5D Powershare Calculator.

Altavoz Ti10P

Z5013 Manivela del trípode de altavoz M20

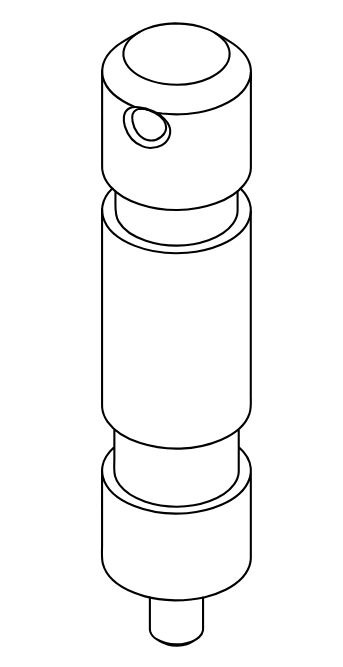

Z5029 Espiga (spigot) TV M10

Z5015 Espiga (spigot) TV para adaptador de rigging 02

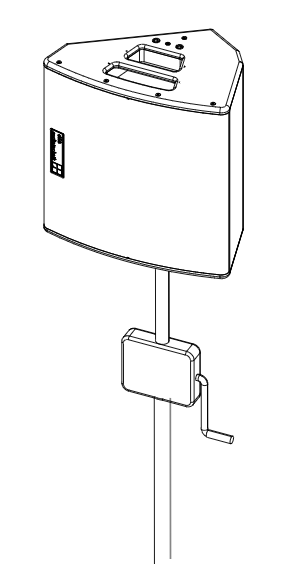

Z5009 Soporte de altavoz con manivela

Z5024 Adaptador de trípode de altavoz

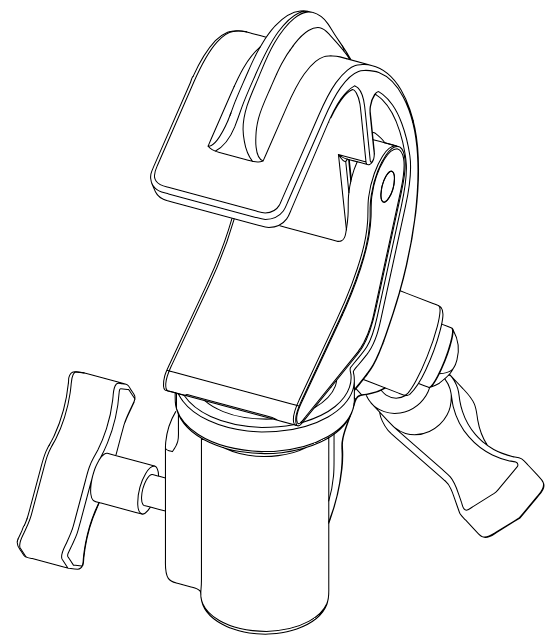

Z5012 Abrazadera de tubo

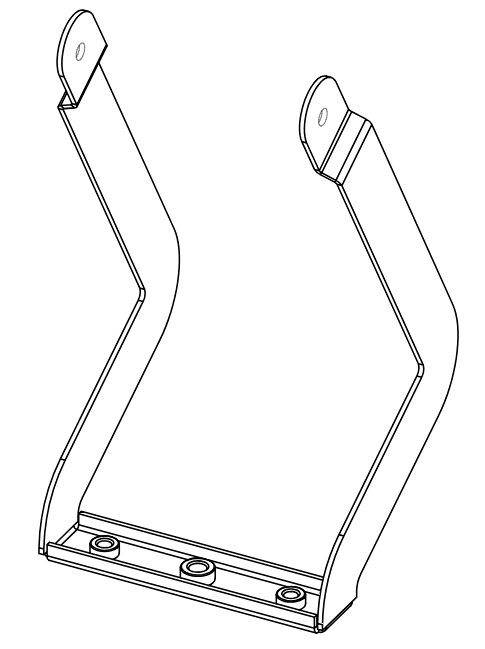

Z5371 Soporte para colgar T

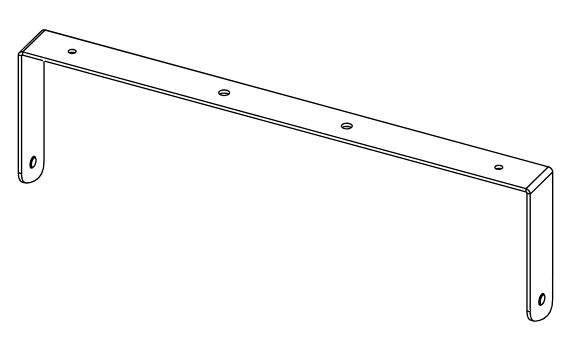

Z5372 Soporte horizontal T

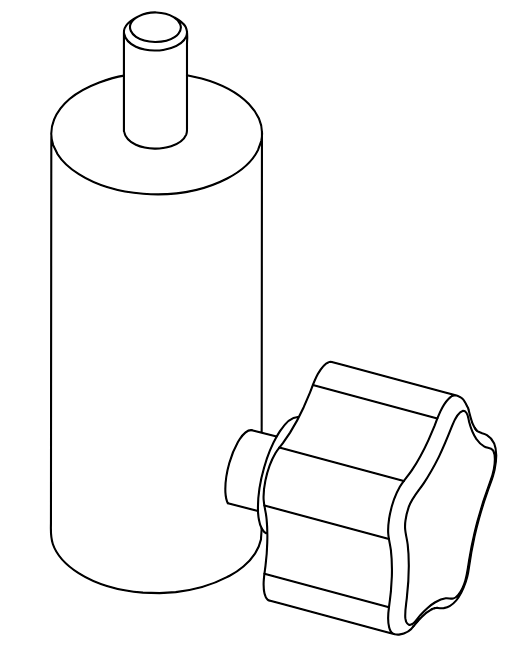

Z5034 Adaptador de trípode M10
