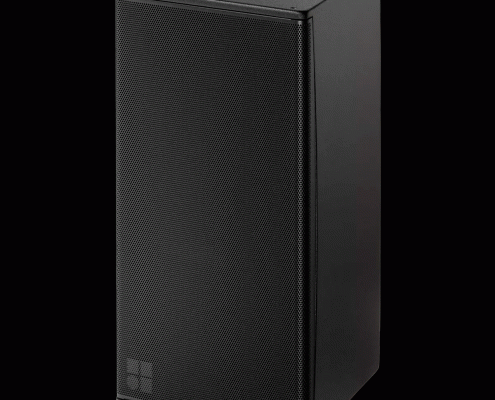

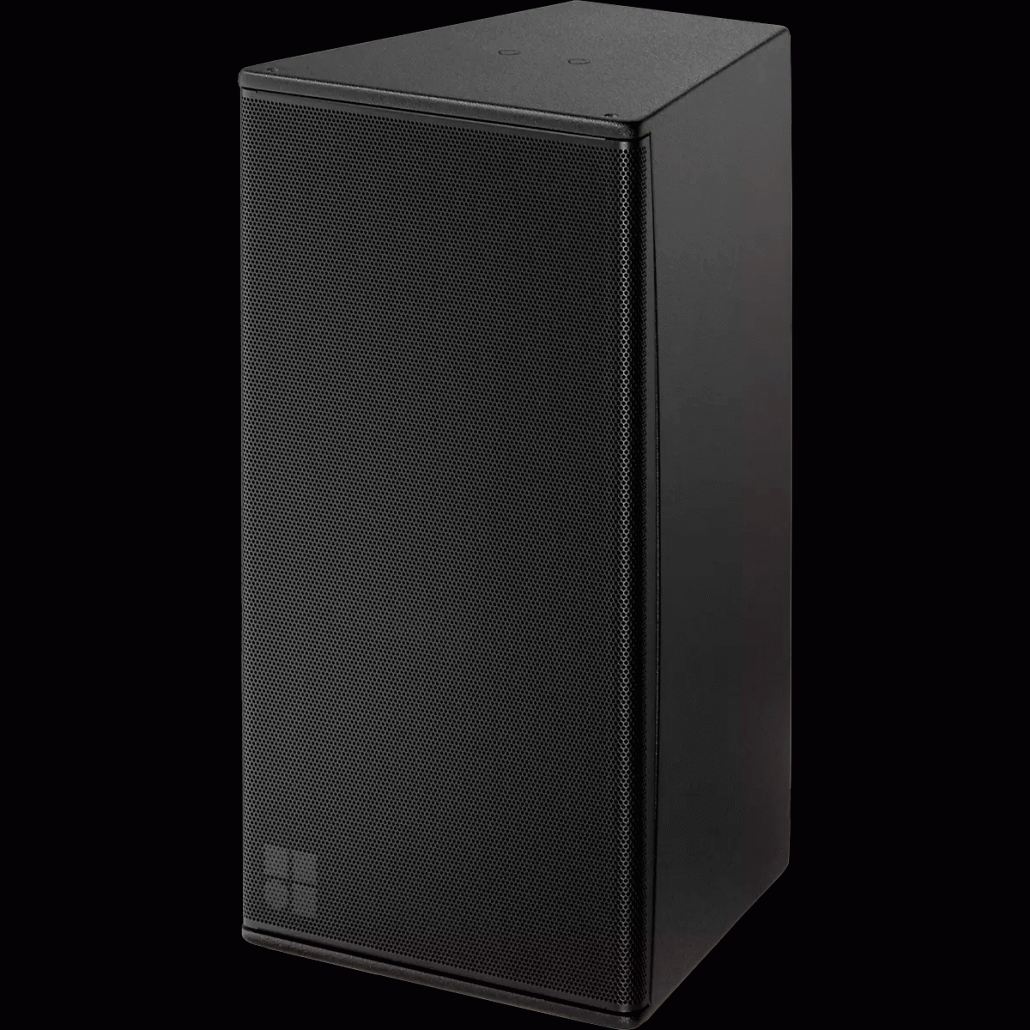

12S-D

Altavoz de 2 vías de alto rendimiento específico para instalaciones con dispersión ancha.

Componentes de 12″/1,4″
Dispersión de 110° x 55° girable
SPL máx. 133 dB
Peso 17 kg / 37 lb

Número de artículo Z1625

Descripción Datos técnicos Accesorios Descargas

Los modelos biaxiales 12S y 12S-D son altavoces de 2 vías de alto rendimiento que alojan un único motor de 12″ en una caja bass-reflex y diferentes secciones de altas frecuencias (HF) para una amplia gama de instalaciones de aplicaciones de sonido.

Ambas versiones son diseños ligeros pasivos que utilizan motores de neodimio y grandes trompetas para un control exacto del patrón, con características de dispersión girable de 75° x 50° y 110° x 55° respectivamente.
Ambos altavoces están equipados con un motor de compresión de salida de 1,4″. Con su amplia respuesta de frecuencia de 48 Hz a 18 kHz, ambas versiones se pueden utilizar como sistemas de rango completo y también se pueden complementar con diferentes subwoofers de la Serie xS.

La caja está hecha de contrachapado con un acabado de pintura negra resistente a impactos, y resiste el impacto de balones conforme a la norma DIN 18032-3 para escuelas y recintos deportivos.

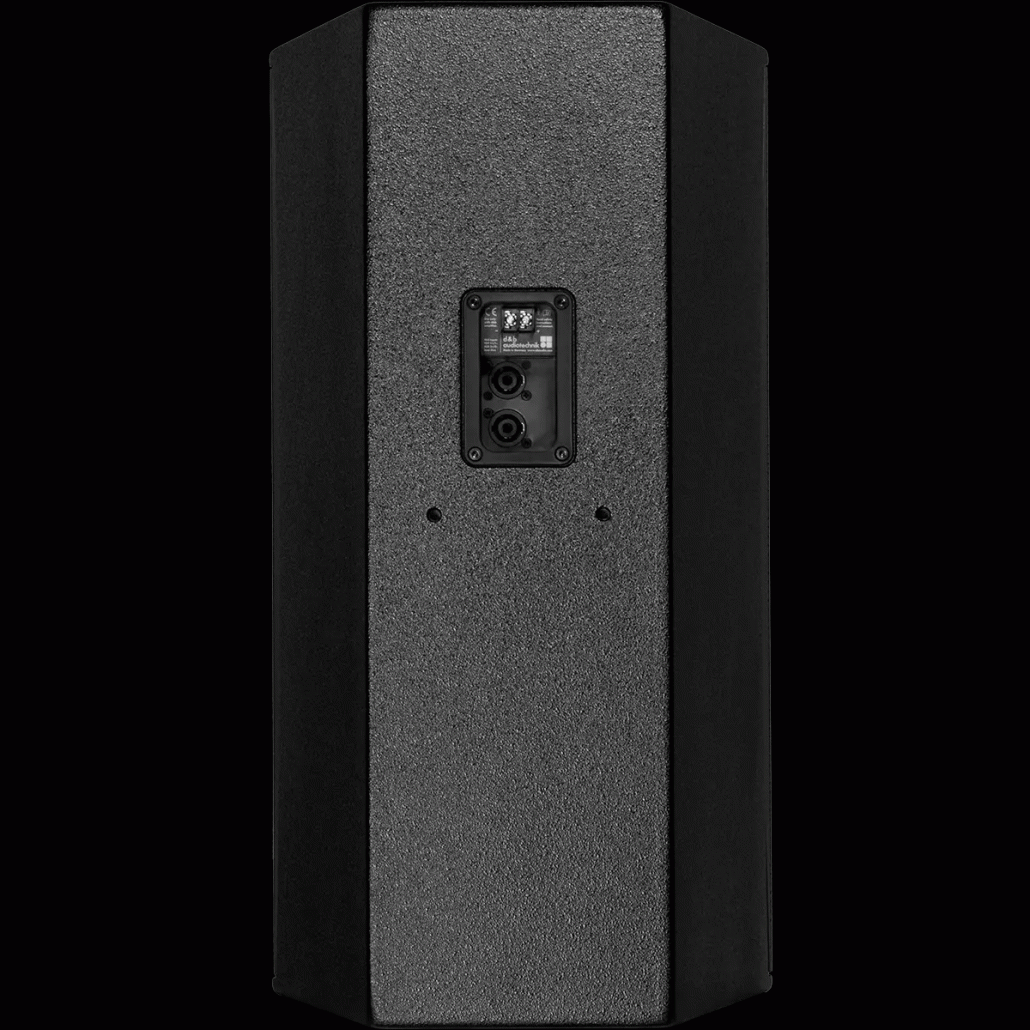

La parte frontal de la caja del altavoz está protegida por una rejilla metálica rígida cubierta por una espuma acústicamente transparente. Los paneles superior e inferior incorporan un par de inserciones roscadas M10, y el panel trasero incorpora dos inserciones roscadas M8, dos conectores NL4 así como un bloque de terminal a cable pelado de dos polos.

Las cajas del altavoz y la mayoría de los accesorios también están disponibles con la opción de colores especiales (SC) que se puede realizar en todos los colores del estándar RAL, mientras que la opción resistente a las inclemencias meteorológicas (WR)proporciona una clasificación IP55 y permite el funcionamiento de los altavoces en condiciones ambientales cambiantes.

DATOS DEL SISTEMA
Respuesta de frecuencia (-5 dB, estándar)	48 Hz – 18 kHz
Respuesta de frecuencia (-5 dB, modo CUT)	100 Hz – 18 kHz
Presión acústica máx. (1 m, campo libre)¹:
con 10D	130 dB
con D20/5D/30D	133 dB
con D40/D80/40D	133 dB
Cajas por canal del amplificador	2

DATOS DEL ALTAVOZ
Configuración	Altavoz de 2 vías de alto rendimiento específico para instalaciones con dispersión ancha.
Impedancia nominal	8 Ω
Capacidad de manejo de potencia (RMS/pico 10 ms)	300/1600 W
Ángulo de dispersión nominal (h x v)	110° x 55° girable
Componentes	Motor de 12″ con imán de neodimio Motor de compresión de 1,4″ con trompeta de directividad constante (CD) Red de crossovers pasivos
Conexiones	2 x NL4 Bloque de terminal roscado

DIMENSIONES/PESO
Dimensiones (Al x An x Pr)	638 x 338 x 365 mm 25,1 x 13,3 x 14,4″
Peso	17 kg 37 lb

¹ Pico máx. de SPL, señal de prueba: ruido rosa con factor de cresta 4

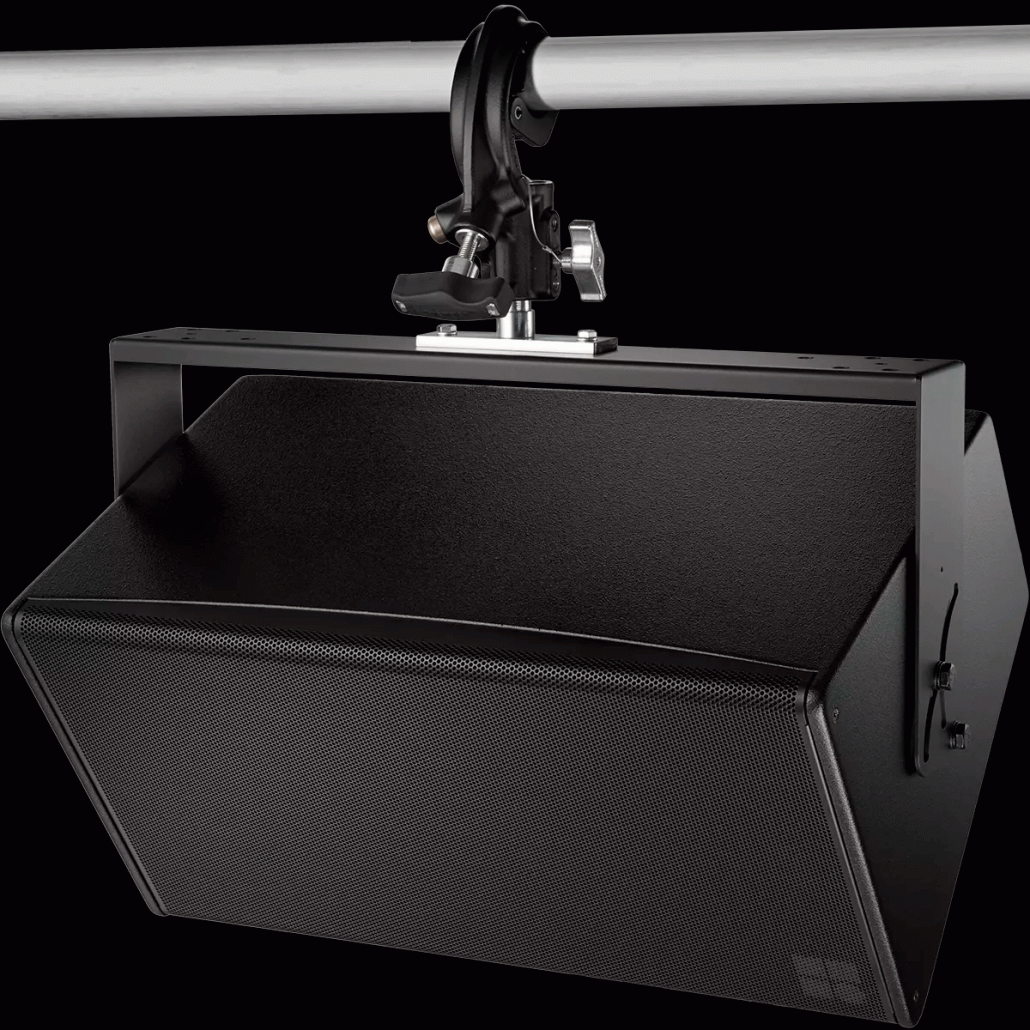

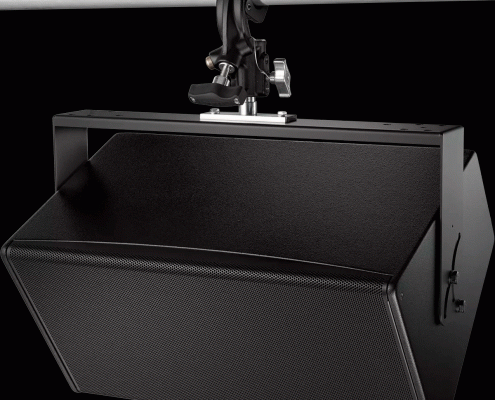

Z5411 Soporte horizontal 12S

Z5015 Espiga (spigot) TV para adaptador de rigging 02

Z5012 Abrazadera de tubo

Altavoz 12S-D

Z5411 Soporte horizontal 12S

Z5015 Espiga (spigot) TV para adaptador de rigging 02

Z5012 Abrazadera de tubo

E6507 Grillete 1 t/2200 lbs

Z5147 Abrazadera girable (rota clamp)

Z5029 Espiga (spigot) TV M10

Z5010 Espiga (spigot) TV con placa de fijación

Z5403 Montaje en pared L

Z5552 Accesorio de unión

Z5054 Adaptador de rigging Ci60/Ci90

Z5406 Soporte para colgar 12S

Z5044 Accesorio de unión MAX (suministrado en pares)

Z5024 Adaptador de trípode de altavoz

Z5355 Conexión del adaptador de rigging E8/E12

Z5020 Adaptador de rigging 02

Z5025 Adaptador de rigging 03

Z5354 Adaptador de rigging E8/E12

Z5402 Montaje en pared M
