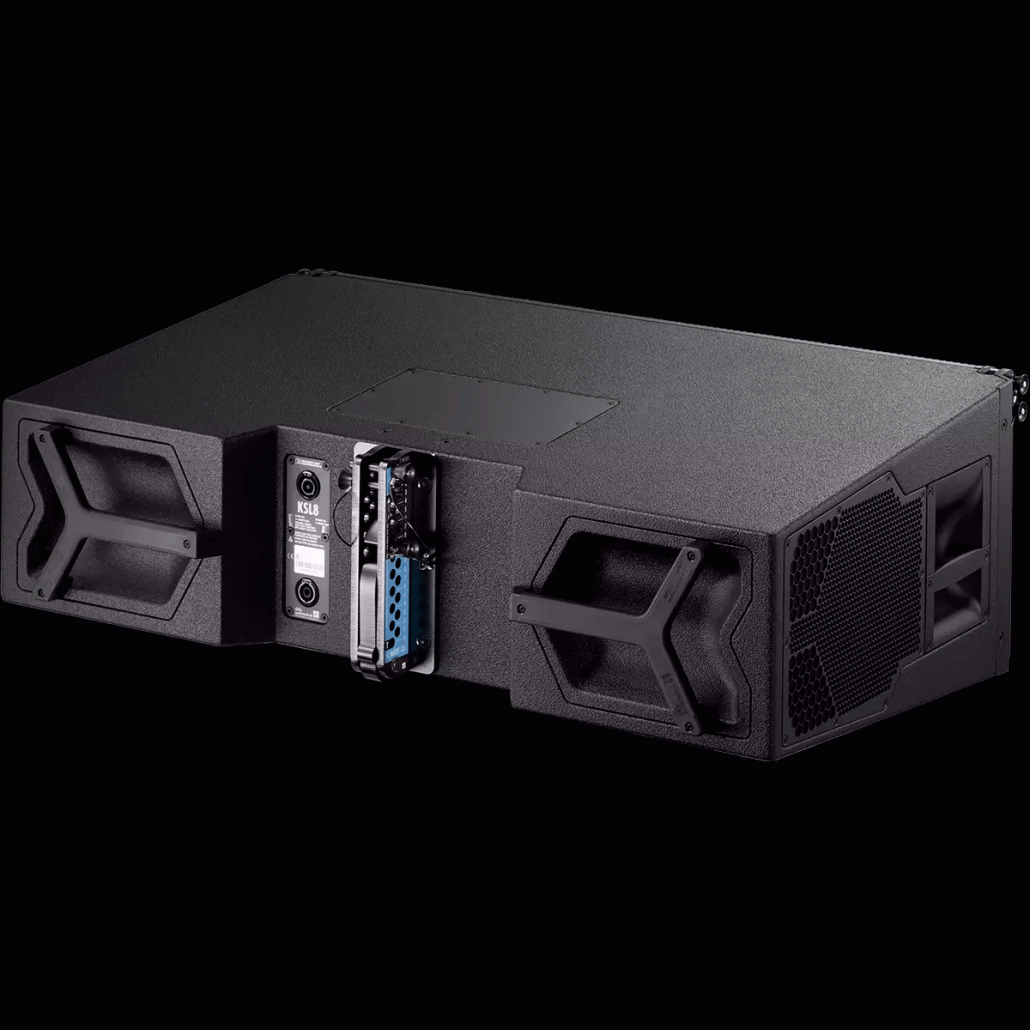

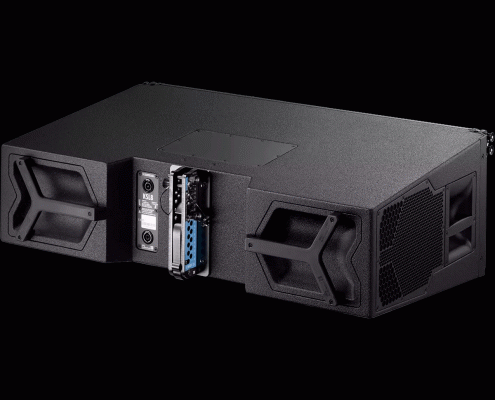

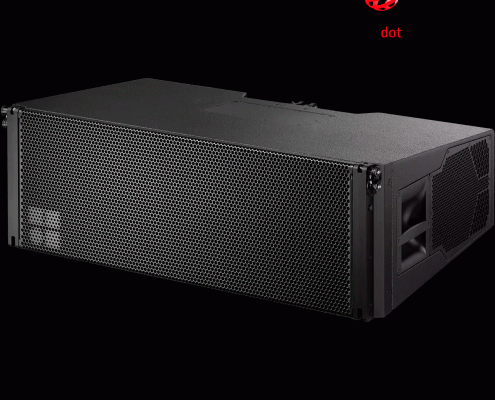

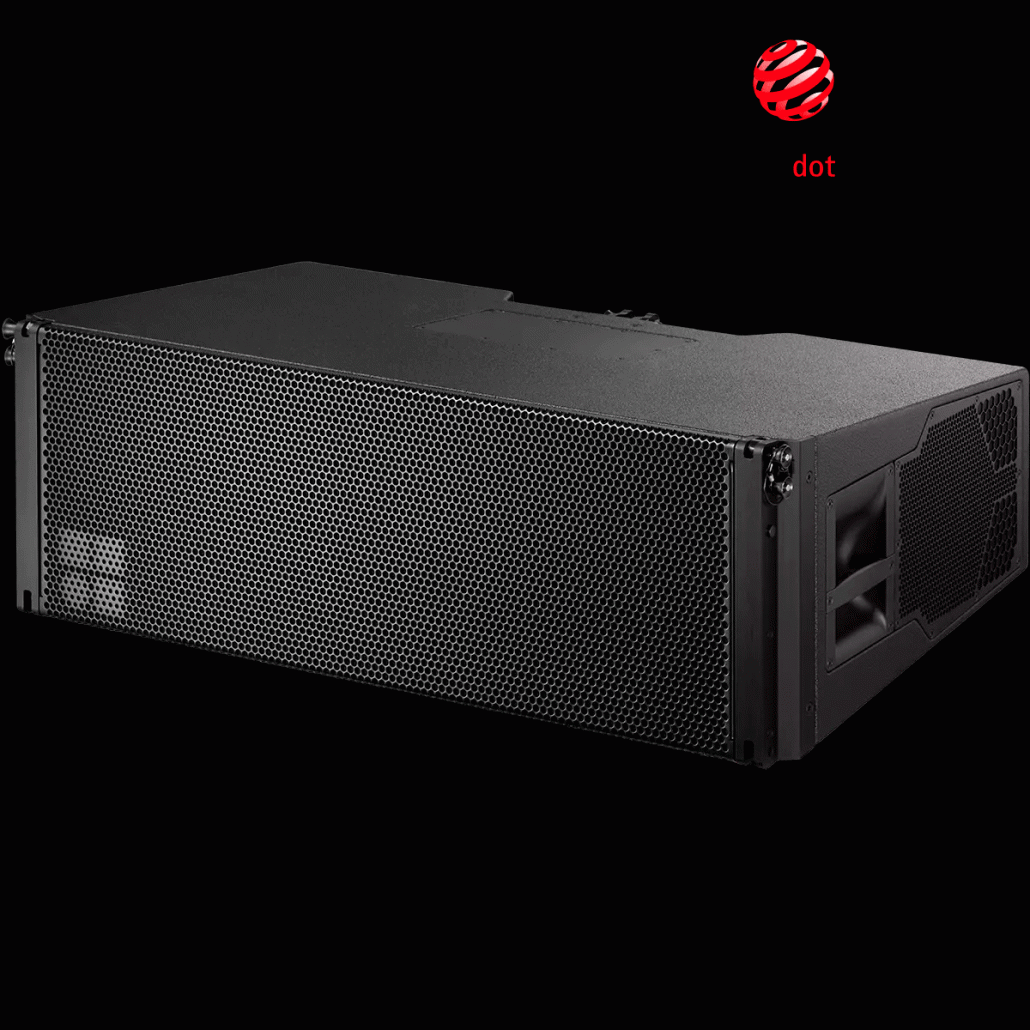

El módulo de arreglo en línea KSL8 produce un patrón de dispersión de directividad constante de 80° en el plano horizontal por todo el ancho de banda operativo.
El KSL8 aloja dos motores de bajas frecuencias (LF) de neodimio de 10″ orientados hacia delante y dos motores de bajas frecuencias (LF) de neodimio de 8″ orientados hacia los lados. Una sección coaxial de medias-altas frecuencias (MF/HF) contiene una trompeta de MF con un motor de 8″ y dos motores de compresión de HF de salida de 1,4″ con bobina móvil de 3″ montados en un dispositivo moldeador de onda.
Los accesorios para colgar la Serie SL se acompañan de un flujo de trabajo patentado con modos de rigging de tensión y de compresión integrados que permite configurar los grados de angulación entre cajas de 0° a 10° en incrementos de 1°. Los altavoces se amplifican activamente por dos canales de un amplificador d&b adecuado. Un canal acciona los motores de bajas frecuencias (LF) de 10”, y el segundo canal acciona todos los demás componentes, que están en crossover pasivo. Esta geometría de componentes permite un diseño de crossover muy uniforme con superposiciones bien definidas entre bandas adyacentes y proporciona una dispersión horizontal muy coherente y precisa.
Gracias a la disposición de los motores de bajas frecuencias (LF) orientados hacia delante y los lados, se mantiene un control uniforme de la directividad de las frecuencias más bajas que produce el altavoz hasta por encima de 18 kHz.
El KSL8 amplía todavía más la flexibilidad y permite atender aplicaciones en las que se utilizan arreglos más pequeños y ArrayProcessing no es necesario, e incluye la opción de conectar dos cajas en modo Line o Arc.
DATOS DEL SISTEMA | |
---|---|
Respuesta de frecuencia (-5 dB, estándar) | 54 Hz – 18 kHz |
Respuesta de frecuencia (-5 dB, modo CUT) | 75 Hz – 18 kHz |
Presión acústica máx.1 con D40/D80/40D): | 145 dB |
Cajas por D40/D80/40D (ArrayProcessing) | 2 |
Cajas por D40/D80/40D (en modo Line o Arc) | 4 |
DATOS DEL ALTAVOZ | |
---|---|
Impedancia nominal frontal LF | 8 ohms |
Impedancia nominal lateral LF/MF/HF | 8 ohms |
Capacidad de manejo de potencia frontal LF (RMS/pico 10 ms) | 450/1800 W |
Capacidad de manejo de potencia lateral LF/MF/HF (RMS/pico 10 ms) | 250/1000 W |
Ángulo de dispersión nominal (horizontal) | 80 ° |
Ajustes de angulación entre las cajas | 0 … 10° (incrementos de 1°) |
Componentes | 2 x 10″ front LF driver 2 x 8″ side LF driver 1 x 8″ MF driver 2 x 1.4″ exit compression driver with 3″ voice coil Passive crossover network |
Conexiones | 2 x NLT4 F/M |
DIMENSIONES/PESO | |
---|---|
Dimensiones (Al x An x Pr) | 330 x 1000 x 597 mm 13 x 39.4 x 23.5″ |
Peso | 58 kg 128 lb |
1 1 m, campo libre, señal de banda ancha SPLmax IEC 60268, un altavoz alimentado
Z5748.000 Estructura inferior retráctil de KSL
E7494 Soportes para SL
E7495 Mostrando 9 de 10 elementos de medios DETALLES DEL ADJUNTO E7495.png 21 de agosto de 2023 85 KB 706 por 447 píxeles Editar la imagen Borrar permanentemente Texto alternativo
E7801 Caja de transporte KSL, compresión
E7802 Carro de Touring 4 × KSL8-KSL12, compresión
Z5721 Conjunto de estructura de rigging KSL
Z5724 Conjunto de compresión KSL
Z5731 Estructura para stacks de KSL
Z5747 Estructura adaptadora de KSL-SUB
