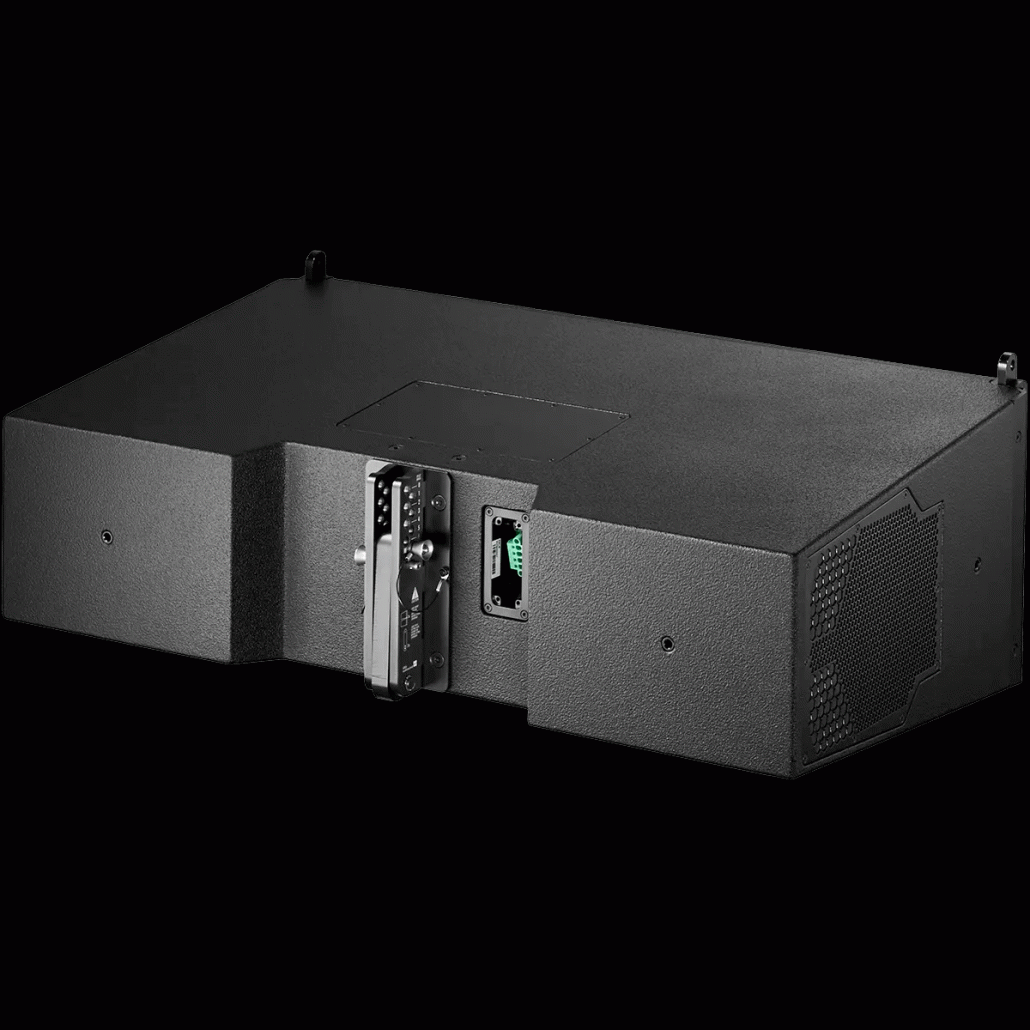

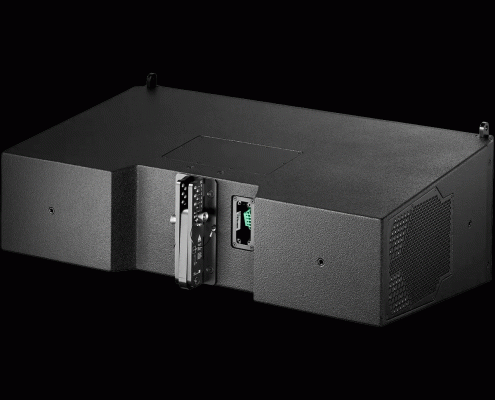

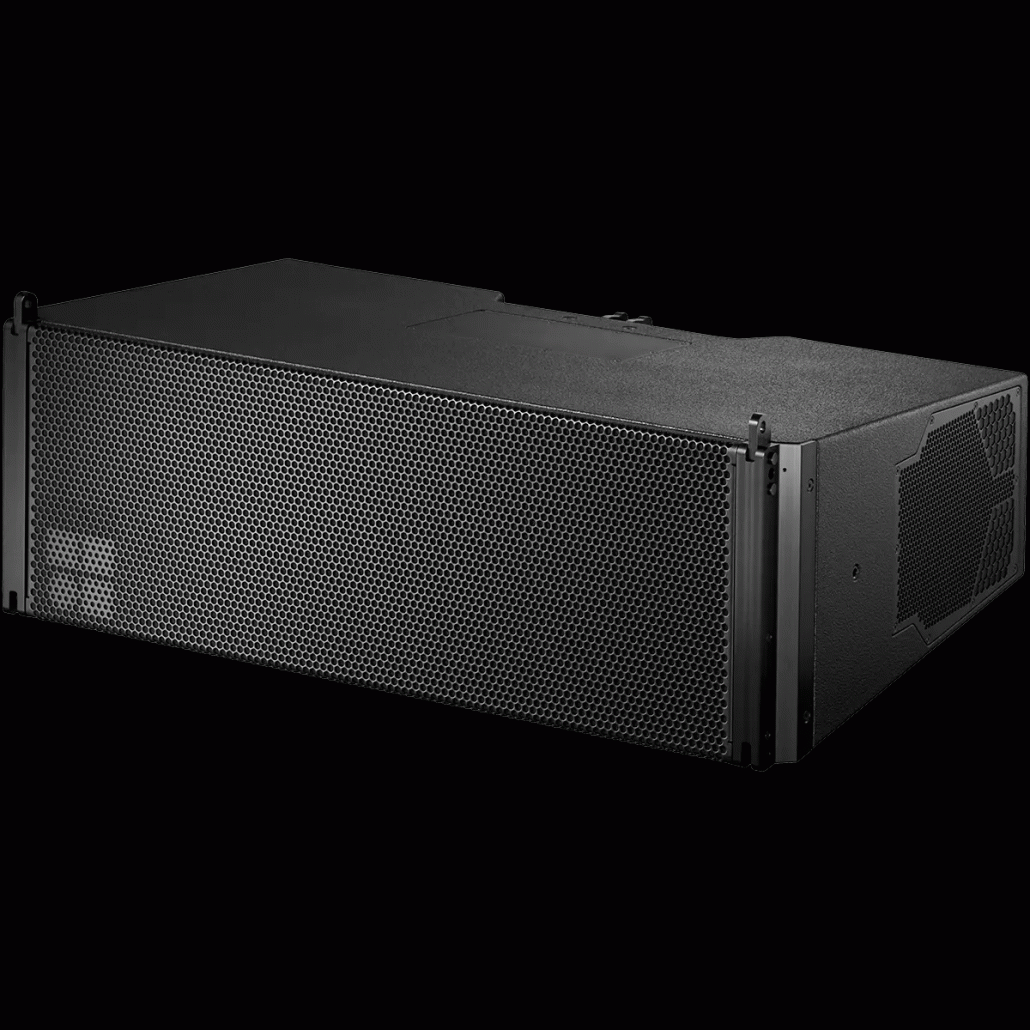

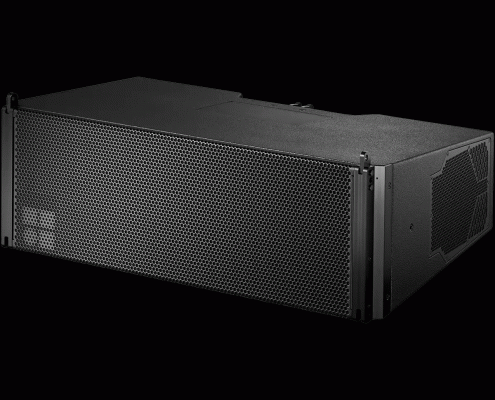

El KSLi12 es la variante de instalación del altavoz de arreglo en línea KSL12 para refuerzo de sonido de media a gran escala.
El módulo de arreglo en línea KSLi12 produce un patrón de dispersión de directividad constante de 120° en el plano horizontal por todo el ancho de banda operativo.
El KSLi12 aloja dos motores de bajas frecuencias (LF) de neodimio de 10″ orientados hacia delante y dos motores de bajas frecuencias (LF) de neodimio de 8″ orientados hacia los lados. Una sección coaxial de medias-altas frecuencias (MF/HF) contiene una trompeta de MF con un motor de 8″ y dos motores de compresión de HF de salida de 1,4″ con bobina móvil de 3″ montados en un dispositivo moldeador de onda.

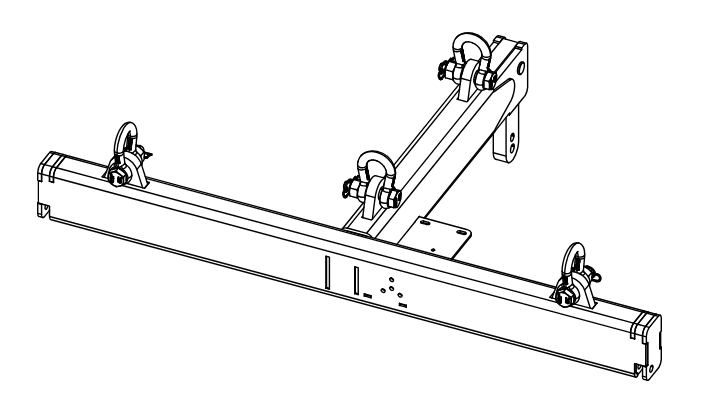

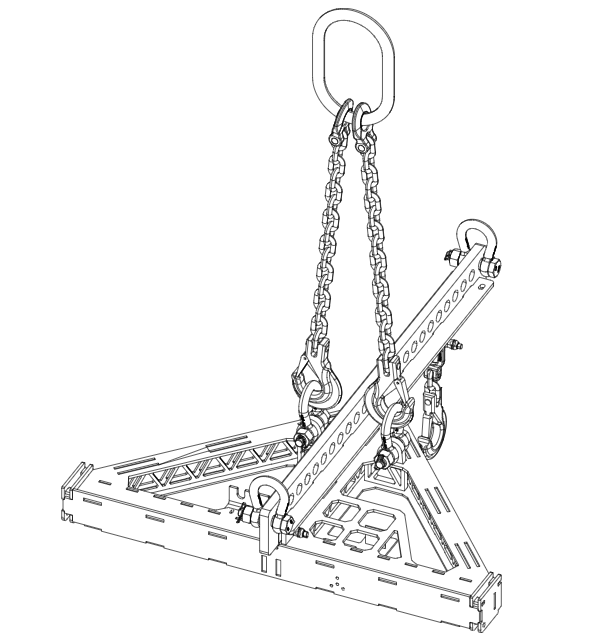

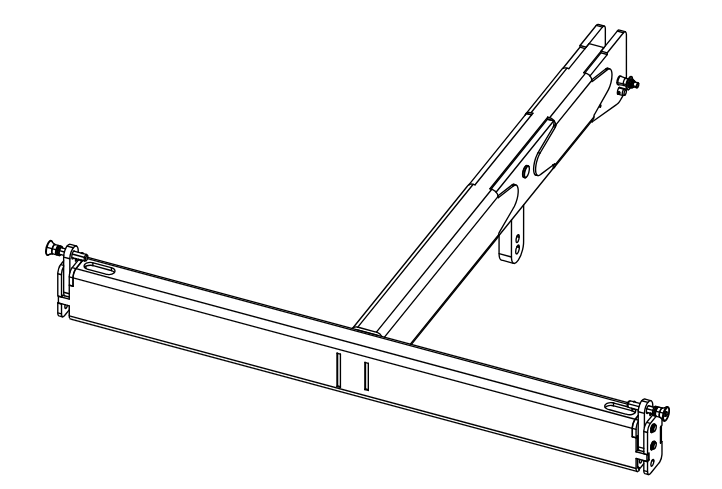

Los accesorios para colgar la Serie SL se acompañan de un flujo de trabajo patentado con modo de rigging de tensión integrado que permite configurar los grados de angulación entre cajas de 0° a 10° en incrementos de 1°.
Los altavoces se amplifican activamente por dos canales de un amplificador d&b adecuado. Un canal acciona los motores de bajas frecuencias (LF) de 10”, y el segundo canal acciona todos los demás componentes, que están en crossover pasivo. Esta geometría de componentes permite un diseño de crossover muy uniforme con superposiciones bien definidas entre bandas adyacentes y proporciona una dispersión horizontal muy coherente y precisa.
Gracias a la disposición de los motores de bajas frecuencias (LF) orientados hacia delante y los lados, se mantiene un control uniforme de la directividad de las frecuencias más bajas que produce el altavoz hasta por encima de 18 kHz.
El KSLi12 amplía todavía más la flexibilidad y permite atender aplicaciones en las que se utilizan arreglos más pequeños y ArrayProcessing no es necesario, e incluye la opción de conectar dos cajas en modo Line o Arc.
Las cajas están hechas de contrachapado con un acabado de PCP (Protección de poliurea de la caja) resistente a impactos y a las inclemencias meteorológicas. Los paneles frontales y laterales incorporan rejillas metálicas rígidas y forradas con un tejido hidrófugo y acústicamente transparente.
DATOS DEL SISTEMA | |
---|---|
Respuesta de frecuencia (-5 dB, estándar) | 54 Hz – 18 kHz |
Respuesta de frecuencia (-5 dB, modo CUT) | 75 Hz – 18 kHz |
Presión acústica máx.1 con D40/D80/40D): | 144 dB |
Cajas por D40/D80/40D (ArrayProcessing) | 2 |
Cajas por D40/D80/40D (en modo Line o Arc) | 4 |
DATOS DEL ALTAVOZ | |
---|---|
Impedancia nominal frontal LF | 8 ohms |
Impedancia nominal lateral LF/MF/HF | 8 ohms |
Capacidad de manejo de potencia frontal LF (RMS/pico 10 ms) | 450/1800 W |
Capacidad de manejo de potencia lateral LF/MF/HF (RMS/pico 10 ms) | 250/1000 W |
Ángulo de dispersión nominal (horizontal) | 120 ° |
Ajustes de angulación entre las cajas | 0 … 10° (incrementos de 1°) |
Componentes | 2 x 10″ front LF driver 2 x 8″ side LF driver 1 x 8″ MF driver 2 x 1.4″ exit compression driver with 3″ voice coil Passive crossover network |
Conexiones | 2 x NLT4 F/M / Phoenix |
DIMENSIONES/PESO | |
---|---|
Dimensiones (Al x An x Pr) | 330 x 1000 x 572 mm 13 x 39.4 x 22.5″ |
Peso | 57 kg 126 lb |
1 1 m, campo libre, señal de banda ancha SPLmax IEC 60268, un altavoz alimentado
